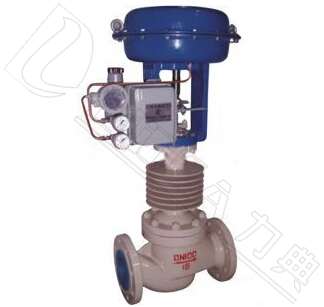

LDZJHP系列?氣動薄膜單座調節閥

結構優性:?等截面低流阻流道,額定流量系數大 閥體參數
調節型好:?可調范圍大,流量特性可選等百分比或線性 公稱壓力 ?PN16、PN25、PN40、PN64
密封性好:?可選擇軟密封、波紋管密封,提高密封性能 連接方式? 法蘭式、(特制:焊接式)
廣泛應用:?多種閥座結構、散熱片,適應不同壓差溫度 閥體材質? WCB、SS304、SS316、SS316L
? 閥芯材質 ?SS、SS304、SS316、SS316L、司太萊堆焊
技術參數 密封材料 ?PTFE、硬密封、特殊高溫材料
動作方式 ?氣開式、氣關式 波 紋 管 ?SS、SS304、SS316
閥座結構 ?P單座 ?????聚四氟乙烯、柔性石墨
流量特性 ?等百分比、線性 ??? ?襯套2Cr13
可調范圍 ?50:1 ?????橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
信號范圍 ?Pr:0.2~1bar、0.4~2bar 法蘭標準 ?GB9113-88、JB/T79-94、GB2555-81
氣源壓力? Ps:1.4bar~4bar ?
密封等級? Ⅲ、Ⅳ、Ⅴ、Ⅵ 功能附件選項
環境溫度? - 30℃~+70℃(防爆型見定位器參數) E-防爆型(電氣定位器防爆等級可選:隔爆型、本安型)
基本誤差 ?±2.5% X-帶信號反饋(電氣定位器帶反饋或另配閥位變送器)
輸入信號 ?4~20mA DC、0~10V DC S-帶手輪機構
輸出信號? 4~20mA DC、0~10V DC Q-完全切斷型
防爆等級 ?dIIBT4/T5/T6、dIICT4/T5/T6、本安型 附件:電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥
?
規格與技術參數
公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
10 12 15 20
額定流量系數Kv 直線 1.5 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
額定流程L(mm) 16 25 40 60
膜片有限面積Ae(cm2) 280 400 600 1000
允許泄漏量 硬閥座:IV(10-4閥額定容量) 軟閥座:VI級
工作溫度t 常溫型 -20℃~200℃、-40℃~250℃、-60℃~250℃
散熱性 -40℃~450℃、-60℃~450℃
高溫型 450℃~560℃
低溫型 -60℃~-100℃、-100℃~-200℃、-200℃~-250℃
?
允許壓差 氣關式調節閥允許壓差表 單位:MPa
膜片有效面積Ae(cm2) 280 400 600 1000
信號范圍Pr(kPa) 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 4-200 20-100 20-100 40-200
氣源壓力Ps(MPa) 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25
需配附件 - P P - P P - P P - P P




DN(mm)




徑d
(mm)
20 10 5.35 6.40 6.40 ? ? ? ? ? ? ? ? ?
12 3.72 6.40 6.40 ? ? ? ? ? ? ? ? ?
15 2.33 5.55 6.40 ? ? ? ? ? ? ? ? ?
20 1.34 3.12 4.01 ? ? ? ? ? ? ? ? ?
25 25 0.86 2.00 2.57 ? ? ? ? ? ? ? ? ?
32 32 ? ? ? 0.75 1.74 2.24 ? ? ? ? ? ?
40 25 ? ? ? 1.22 2.85 3.67 ? ? ? ? ? ?
32 ? ? ? 0.75 1.74 2.24 ? ? ? ? ? ?
40 ? ? ? 0.48 1.11 1.48 ? ? ? ? ? ?
50 32 ? ? ? 0.75 1.74 2.24 ? ? ? ? ? ?
40 ? ? ? 0.48 1.11 1.48 ? ? ? ? ? ?
50 ? ? ? 0.31 0.71 0.91 ? ? ? ? ? ?
65 65 ? ? ? ? ? ? 0.27 0.63 0.81 ? ? ?
80 50 ? ? ? ? ? ? 0.46 1.07 1.38 ? ? ?
65 ? ? ? ? ? ? 0.27 0.63 0.81 ? ? ?
80 ? ? ? ? ? ? 0.18 0.42 0.52 ? ? ?
100 65 ? ? ? ? ? ? 0.27 0.63 0.81 ? ? ?
80 ? ? ? ? ? ? 0.18 0.42 0.52 ? ? ?
100 ? ? ? ? ? ? 0.11 0.26 0.34 ? ? ?
125 125 ? ? ? ? ? ? ? ? ? 0.12 0.29 0.37
150 100 ? ? ? ? ? ? ? ? ? 0.19 0.44 0.57
125 ? ? ? ? ? ? ? ? ? 0.12 0.29 0.37
150 ? ? ? ? ? ? ? ? ? 0.09 0.20 0.25
200 125 ? ? ? ? ? ? ? ? ? 0.12 0.29 0.37
150 ? ? ? ? ? ? ? ? ? 0.09 0.20 0.25
200 ? ? ? ? ? ? ? ? ? 0.05 0.11 0.14
?
允許壓差 氣開式調節閥允許壓差表 單位:MPa
膜片有效面積Ae(cm2) 280 400 600 1000
信號范圍Pr(kPa) 20-100 40-200 20-100 40-200 20-100 4-200 20-100 40-200
氣源壓力Ps(MPa) 0.14 0.25 0.14 0.25 0.14 0.25 0.14 0.25
需配附件 - P - P - P - P




DN(mm)





d(mm)
20 10 5.35 6.40 ? ? ? ? ? ?
12 3.72 6.40 ? ? ? ? ? ?
15 2.38 5.55 ? ? ? ? ? ?
20 1.34 3.12 ? ? ? ? ? ?
25 25 0.86 2.00 ? ? ? ? ? ?
32 32 ? ? 0.75 1.74 ? ? ? ?
40 25 ? ? 1.22 2.85 ? ? ? ?
32 ? ? 0.75 1.74 ? ? ? ?
40 ? ? 0.48 1.11 ? ? ? ?
50 32 ? ? 0.75 1.74 ? ? ? ?
40 ? ? 0.48 1.11 ? ? ? ?
50 ? ? 0.31 0.71 ? ? ? ?
65 65 ? ? ? ? 0.27 0.63 ? ?
80 50 ? ? ? ? 0.46 1.07 ? ?
65 ? ? ? ? 0.27 0.63 ? ?
80 ? ? ? ? 0.18 0.42 ? ?
100 65 ? ? ? ? 0.27 0.63 ? ?
80 ? ? ? ? 0.18 0.42 ? ?
100 ? ? ? ? 0.11 0.23 ? ?
125 125 ? ? ? ? ? ? 0.12 0.28
150 100 ? ? ? ? ? ? 0.19 0.44
125 ? ? ? ? ? ? 0.12 0.26
150 ? ? ? ? ? ? 0.09 0.20
200 125 ? ? ? ? ? ? 0.12 0.28
125 ? ? ? ? ? ? 0.09 0.20
200 ? ? ? ? ? ? 0.05 0.11
*P:閥門定位器
*對于LDZJH(P)型單座波紋管密封調節閥,最大允許壓差為1.0MPa,表中數據若數值小于1.0MPa則不變,若數值大于
1.0MPa,則取值1.0MPa。
?
標準型、散熱型、高溫型外形尺寸 單位:mm
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
ΦA 282 308 394 498
L PN16,40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H1 PN16 53 58 70 75 83 93 100 110 125 143 170
PN40 53 58 70 75 83 93 100 118 135 150 188
PN64 65 70 78 85 90 103 108 125 148 173 208
H

PN16 429 438 474 476 502 622 642 687 835 889 981
PN40 429 438 474 476 502 622 646 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260
散熱高溫型 570 570 610 610 630 730 810 820 960 1090 1180
?
波紋管密封型外形尺寸表 單位:mm
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
ΦA 282 308 394 498
L 150 160 180 200 230 290 310 350 400 480 600
H1 53 58 70 75 83 93 100 110 125 143 170
H標準型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900
?
低溫型外形尺寸表 單位:mm
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
ΦA 282 308 394 498
L PN16,PN40 150 160 180 200 230 290 310 350 400 480 600
? PN64 230 230 260 260 300 340 380 430 500 550 650
H1 PN16,40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
? PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H2 -60℃~-100℃ 500 500 500 500 500 600 600 600 700 700 700
-100℃~-200℃ 700 700 700 700 700 800 800 800 900 900 900
-200℃~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100
H -60~-100℃ PN16,40 810 810 832 832 832 1026 1026 1024 1200 1198 1198
PN64 810 810 832 832 832 1026 1026 1024 1200 1198 1198
-100~-200℃ PN16,40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398
PN64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398
-200~-250℃ PN16,40 1210 1210 1232 1232 1232 1426 1426 1424 1600 1598 1598
PN64 1210 1210 1232 1232 1232 1426 1426 1424 1600 1598 1598
ΦD3 260 260 285 305 340 370 405 460 525 590 700
ΦD4 290 290 315 335 370 400 435 490 555 630 740
螺栓孔n(個)-d(直徑) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18
?
調節閥重量表 單位:kg
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
標準型 PN16 16 17 19 21 23 35 48 57 64 70 90
PN40 16 17 19 21 23 35 48 60 67 74 95
PN64 20 21 25 30 33 44 71 91 100 115 145
散熱高溫型 17 18 20 22 25 36 51 60 67 74 95
波紋管密封型 20 21 25 30 33 48 71 91 102 115 145
低溫型 20 21 23 26 28 42 58 69 77 84 108
備注:
*本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據。
*法蘭密封面形式:PN10、PN16為凸面,PN40、PN64為凹凸面、閥體為凹面
*薄膜執行機構氣信號接口:內螺紋M16*1.5
*夾套保溫型夾套載熱體接口:對焊Φ18*4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
