| LD69C系列?PVC耐腐蝕電磁閥 |
 |
| 產品特點 | 技術參數 | ||
| 聚氯乙烯（PVC)化工電磁閥具有優良的耐腐蝕性能，耐酸（包括稀硝酸）、堿、鹽、氣體、水等的腐蝕，對無極性的烷烴及強極性的羧酸、醇類有較大的抗溶劑能力。少數氧化性酸在濃度較高時對其有較大的腐蝕作用。 | 介質溫度：C1 0℃～60℃ | ||
| 工作壓力：0～1bar 0.1～6bar | |||
| 運作方式：直動式 先導式 | |||
| ? | 工作型式：常閉型、常開型 | ||
| 功能選項 | 閥體材質：PVC | ||
| 代號 | 功能選項? | 功能說明 | 密封材質：標準型FKM，其余PTFE |
| NO | 常閉型 | 通電閥開，斷電閥關 | ? |
| K | 常開型 | 通電閥關，斷電閥開 | 電器參數 |
| E | 防爆型 | 防爆等級：ExdII BT4 | 線圈參數：AC220V 380V DC24V 12V |
| 231 | 三通 | 一進兩出 | 線圈參數：普通線圈IP54 ，防爆線圈IP65 |
| 232 | 三通 | 兩進一出 | 普通線圈：AC 35W DC 24W |
|
| 規格參數表(螺紋連接) （壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | |||||||

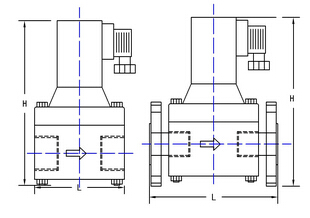

| 型號 | 接口G | 通徑mm | Kv值 | L | H/常開型 | 工作壓力 | |
| 直動式 | 先導式 | ||||||
| LD6902C | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6/10 |
| LD6903C | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6/10 |
| LD6904C | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6/10 |
| LD6905C | 1/4 3/8 | 5 | 0.4 | 50 | 97 | 0～1 | 0.1～6/10 |
| LD6906C | 1/4 3/8 | 6 | 0.54 | 50 | 97 | 0～1 | 0.1～6/10 |
| LD6908C | 3/8 | 8 | 0.8 | 50 | 105 | 0～1 | 0.1～6/10 |
| LD6910C | 3/8 | 10 | 1.4 | 50 | 105 | 0～1 | 0.1～6/10 |
| LD6915C | 1/2 | 15 | 2.8 | 65 | 130 | 0～1 | 0.1～6/10 |
| LD6920C | 3/4 | 20 | 5.0 | 75 | 150 | 0～1 | 0.1～6/10 |
| LD6925C | 1 | 25 | 8.0 | 90 | 160 | 0～1 | 0.1～6/10 |
| LD6932C | 1 1/4 | 32 | 12 | 115 | 205 | 0～1 | 0.1～6/10 |
| LD6940C | 1 1/2 | 40 | 16 | 120 | 220 | 0～1 | 0.1～6/10 |
| LD6950C | 2 | 50 | 25 | 155 | 260 | 0～1 | 0.1～6/10 |
| ? | ||||||||||
| 規格參數表 (法蘭連接) （壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | ||||||||||
| 型號 | 通徑mm | Cv值 | L | H/常開型 | D | D1 | b | n-d | 工作壓力 | |
| 直動式 | 先導式 | |||||||||
| LD6915CF | 15 | 2.8 | 120 | 138 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| LD6920CF | 20 | 5.0 | 131 | 165 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| LD6925CF | 25 | 8.0 | 165 | 195 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| LD6932CF | 32 | 12 | 195 | 230 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| LD6940CF | 40 | 16 | 205 | 245 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| LD6950CF | 50 | 25 | 260 | 275 | ? | ? | ? | ? | 0～1 | 0.1～6/10 |
| ? | ? | ? | ? | ? | ? | ? | ? |
| LD69C-23系列規格參數表（壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | |||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | 工作壓力 | |
| 直動式 | 先導式 | ||||||
| LD6902C-231 | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903C-231 | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904C-231 | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905C-231 | 1/4 3/8 | 5 | 0.4 | 50 | 130 | 0～1 | 0.1～6 |
| LD6906C-231 | 1/4 3/8 | 6 | 0.54 | 50 | 130 | 0～1 | 0.1～6 |
| LD6908C-231 | 3/8 | 8 | 0.8 | 55 | 165 | 0～1 | 0.1～6 |
| LD6910C-231 | 3/8 | 10 | 1.4 | 55 | 165 | 0～1 | 0.1～6 |
| LD6915C-231 | 1/2 | 15 | 2.8 | 65 | 180 | 0～1 | 0.1～6 |
| LD6920C-231 | 3/4 | 20 | 5.0 | 75 | 195 | 0～1 | 0.1～6 |
| LD6925C-231 | 1 | 25 | 8.0 | 95 | 215 | 0～1 | 0.1～6 |
| LD6902C-232 | 1/8 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903C-232 | 1/8 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904C-232 | 1/8 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905C-232 | 1/4 | 5 | 0.4 | 50 | 120 | 0～1 | 0.1～6 |
| LD6906C-232 | 1/4 | 6 | 0.54 | 50 | 120 | 0～1 | 0.1～6 |
| LD6908C-232 | 3/8 | 8 | 0.8 | 55 | 135 | 0～1 | 0.1～6 |
| LD6910C-232 | 3/8 | 10 | 1.4 | 55 | 135 | 0～1 | 0.1～6 |
| LD6915C-232 | 1/2 | 15 | 2.8 | 65 | 150 | 0～1 | 0.1～6 |
| LD6920C-232 | 3/4 | 20 | 5.0 | 75 | 160 | 0～1 | 0.1～6 |
| LD6925C-232 | 1 | 25 | 8.0 | 95 | 175 | 0～1 | 0.1～6 |
| ? | |||||||||||||||
| PVC化工電磁閥-耐化學品性能簡略指南 | |||||||||||||||
| 聚氯乙烯(PVC)化工電磁閥具有優良的耐腐蝕性能，耐酸（包括稀硝酸）、堿、鹽、氣體、水等的腐蝕。對無極性的烷烴及強極性的羧酸、醇類有較大的抗溶劑能力。少數氧化性酸在濃度較高時對其有較大的腐蝕作用。有一定的剛度和強度，使用溫 0℃～60℃。 | |||||||||||||||
| 種類 | 濃度% | 20℃ | 60℃ | 種類 | 濃度% | 20℃ | 60℃ | 種類 | 濃度% | 20℃ | 60℃ | 種類 | 濃度% | 20℃ | 60℃ |
| 氫氧化鈉 | 100 | ○ | ○ | 鹽酸 | ＜35 | ○ | △ | 鉻酸 | ＜50 | 50℃ ○ | 乙醛 | 40 | 22℃ ○ | ||
| ＞35 | ? | △ | ＞50 | ? | × | ||||||||||
| 氫氧化鉀 | 100 | ○ | ○ | 氫氟酸 | 40 | ○ | △ | 50 | 22℃ × | 乙醚 | 0～100 | 22℃ × | |||
| 70 | △ | × | 乳酸 | 50 | ○ | ○ | |||||||||
| 氫氧化鈣 | 100 | ○ | ○ | 高氯酸 | 10 | 22℃ ○ | 80 | 22℃ ○ | 苯 | 0～100 | 22℃ × | ||||
| ? | △ | 丁烷 | 0～100 | ? | △ | ||||||||||
| 草酸 | 100 | ○ | ○ | 70 | 22℃ △ | 甲醇 | 0～100 | ○ | ○ | 甲苯 | 0～100 | 22℃ × | |||
| ＞70 | 22℃ × | ||||||||||||||
| 甲酸 | 50 | ? | △ | 乙酸 | ＜20 | ○ | ○ | 乙醇 | 0～100 | ○ | ○ | 煤油 | 100 | ○ | ○ |
| 100 | 22℃ ○ | ＜60 | 22℃ ○ | ||||||||||||
| 100 | ? | × | ＜60 | ? | △ | 異丙醇 | 0～100 | ? | △ | ||||||
| 硝酸 | 50 | 50℃ ○ | 硫酸 | 50 | ○ | ○ | 原油 | 0 | ○ | ○ | |||||
| 50 | ? | △ | 75 | 22℃ ○ | 環己酮 | 0～100 | 22℃ × | ||||||||
| 68 | 22℃ ○ | 90 | ? | △ | |||||||||||
| 68 | ? | × | 95 | ? | × | 甲醛 | 0～100 | ○ | ○ | 汽油 | 100 | 22℃ ○ | |||
| 檸檬酸 | 100 | ○ | ○ | 磷酸 | 90 | ○ | ○ | ||||||||
| “○”表示耐腐蝕（可以使用） | |||||||||||||||
| “△”表示尚耐腐蝕（一般不用，某些特定場合可謹慎使用） | |||||||||||||||
| “×”表示不可使用 | |||||||||||||||
| 以上數據僅供參考，必要時用戶可自行查詢相應的技術資料。 | |||||||||||||||
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
