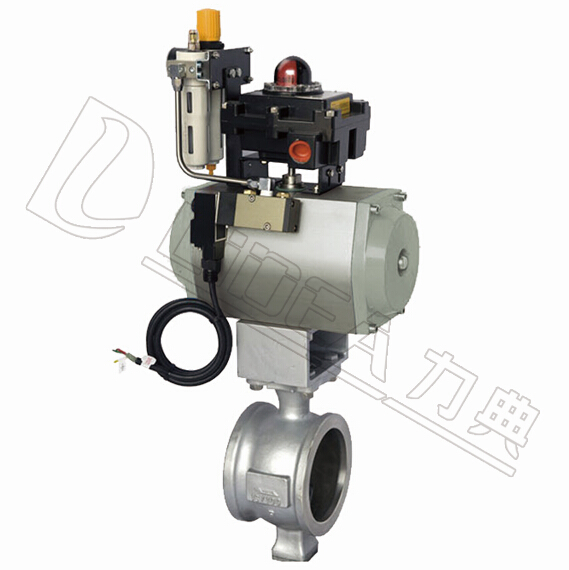

LDBAAVP系列 氣動V型對夾球閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40、PN64 | |
| 環境溫度 -20℃～+80℃ | 連接方式 對夾 | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304、SS316、SS316L | |
| 球芯材質 SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL（特選：石墨、金屬硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C3：-30℃～150℃(S) |
| 信號反饋 X1機械無源信號，X2有源信號 | C6：-30℃～250℃(S) | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C7：-30℃～350℃(S) | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計依據 GB標準 ANSI標準 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 設計標準 GB/12237 ANSI B16.34 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭連接尺寸 GB/9113、JB/T79 ANSI B16.5 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 實驗和檢驗 JB/T9092 API598 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 備 注 氣缸參數請另參考所選配的氣動執行器資料 | ||
|

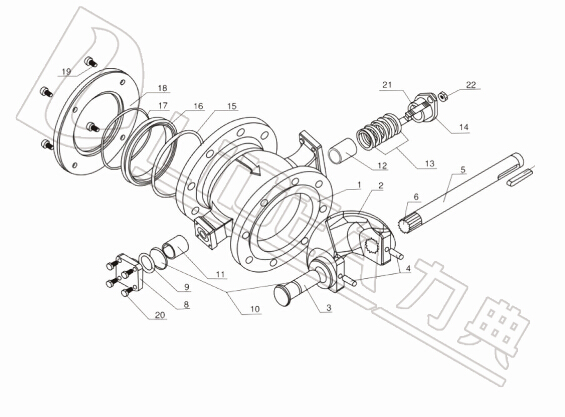

| 零件結構材質表 | ||
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | WCB、CF8、CF8M、CF3、CF3M |
| 2 | 閥芯 | CF8、CF8M+鍍硬鉻或超音速噴涂 |
| 3 | 右閥桿 | 17-4PH、SS316 |
| 4 | 圓柱銷 | SS304、SS316 |
| 5 | 前閥桿 | 17-4PH、SS316 |
| 6 | 花鍵 | 17-4PH、SS316 |
| 7 | 平鍵 | SS304、45# |
| 8 | 后壓蓋 | CF8、CF8M |
| 9 | O型圈 | 氟橡膠 |
| 10 | 調整墊 | PTFE |
| 11 | 自潤滑軸承 | 復合材料 |
| 12 | 自潤滑軸承 | 復合材料 |
| 13 | 填料 | PTFE |
| 14 | 填料壓蓋 | CF8 |
| 15 | O型圈 | 氟橡膠 |
| 16 | 密封座 | SS304、SS316+鍍硬鉻或超音速噴涂 |
| 17 | 密封座彈簧 | SS316 |
| 18 | 密封座蓋 | Q235、SS304、SS316 |
| 19 | 內六角螺釘 | SS304 |
| 20 | 六角螺釘 | SS304 |
| 21 | 雙頭螺釘 | SS304 |
| 22 | 六角螺母 | SS304 |
|

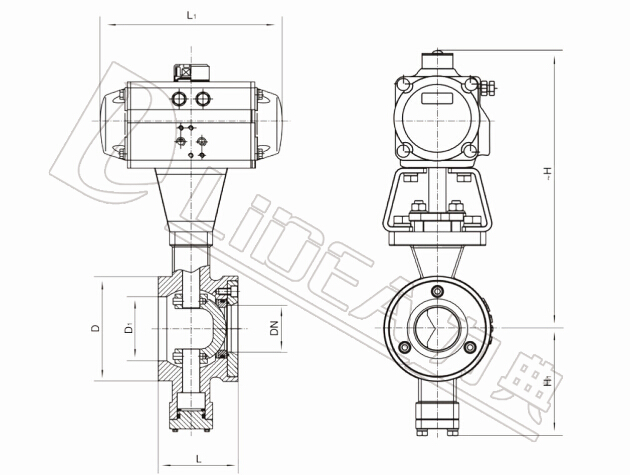

| 主要外形及連接法蘭尺寸VQ670H(P、Y)-PN16、25（1.6、2.5MPA) | ||||||||
| 型號 | DN | L | L1 | ～H | H1 | D | D1 | 執行器型號 |
| LDBAAVP25 | 25 | 62 | 159/248 | 260/290 | 87 | 68 | 38 | LD063P/LD083SK |
| LDBAAVP32 | 32 | 62 | 159/248 | 267/297 | 87 | 78 | 42 | LD063P/LD083SK |
| LDBAAVP40 | 40 | 62 | 211/248 | 292/312 | 87 | 85 | 50 | LD075P/LD090SK |
| LDBAAVP50 | 50 | 75 | 248/269 | 292/312 | 97 | 100 | 60 | LD083P/LD105SK |
| LDBAAVP65 | 65 | 90 | 248/315 | 332/340 | 112 | 120 | 75 | LD083P/LD125SK |
| LDBAAVP80 | 80 | 100 | 269/345 | 359/381 | 112 | 130 | 94 | LD105P/LD125SK |
| LDBAAVP100 | 100 | 115 | 345/409 | 394/411 | 122 | 158 | 110 | LD125P/LD140SK |
| LDBAAVP125 | 125 | 129 | 409/438 | 410/416 | 142 | 180 | 135 | LD140P/LD160SK |
| LDBAAVP150 | 150 | 160 | 438/550 | 461/486 | 165 | 216 | 165 | LD160P/LD190SK |
| LDBAAVP200 | 200 | 200 | 550/600 | 509/553 | 195 | 268 | 210 | LD190P/LD210SK |
| LDBAAVP250 | 250 | 240 | 633/730 | 572/628 | 237 | 325 | 260 | LD240P/LD270SK |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
