Q44/45F系列 三通法蘭球閥 |
|
|
|
技術參數 |
||
|
公稱壓力 PN1.6,2.5 ,4.0,6.4MPa |
閥體材質 WCB、CF8、CF8M、Ti、Ni |
|
|
試壓能力 PT2.4,3.8,6.0,9.6MPa |
適用介質 |
Q44/45F-(16-64)C 水、油品、氣 |
|
低壓密封試壓能力 0.6MPa |
Q44/45F-(16-64)P 硝酸類 |
|
|
適用溫度 -40℃～180℃ |
Q44/45F-(16-64)R 醋酸類 |
|
|
|
||||
|
零件結構材質表 |
||||
|
序號 |
零件名稱 |
Q44/45F-(16-64)C |
Q44/45F-(16-64)P |
Q44/45F-(16-64)R |
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
2 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
3 |
球體 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
4 |
閥桿 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
5 |
密封圈 |
聚四氟乙烯(PTFE) |
||
|
6 |
填料 |
聚四氟乙烯(PTFE) |
||
|

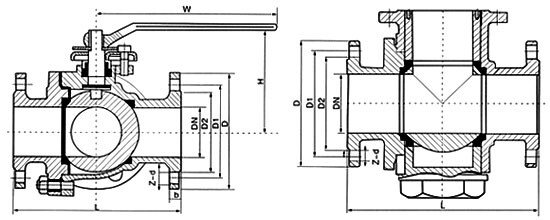

主要外形連接尺寸(PN16) |
||||||||
|
型號 |
DN |
L |
D |
K |
D1 |
C |
N-Φ |
H |
|
Q44/45F-15 |
15 |
150 |
95 |
65 |
46 |
14 |
4-14 |
95 |
|
Q44/45F-20 |
20 |
160 |
105 |
75 |
55 |
14 |
4-14 |
105 |
|
Q44/45F-25 |
25 |
180 |
115 |
85 |
65 |
14 |
4-14 |
113 |
|
Q44/45F-32 |
32 |
200 |
135 |
100 |
76 |
16 |
4-18 |
135 |
|
Q44/45F-40 |
40 |
220 |
145 |
110 |
84 |
16 |
4-18 |
142 |
|
Q44/45F-50 |
50 |
240 |
160 |
125 |
99 |
16 |
4-18 |
154 |
|
Q44/45F-65 |
65 |
260 |
180 |
145 |
118 |
16 |
4-18 |
175 |
|
Q44/45F-80 |
80 |
280 |
195 |
160 |
132 |
20 |
8-18 |
190 |
|
Q44/45F-100 |
100 |
320 |
215 |
180 |
155 |
20 |
8-18 |
225 |
|
Q44/45F-125 |
125 |
380 |
245 |
210 |
184 |
22 |
8-18 |
255 |
|
Q44/45F-150 |
150 |
440 |
280 |
240 |
210 |
24 |
8-23 |
282 |
|
Q44/45F-200 |
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
318 |
