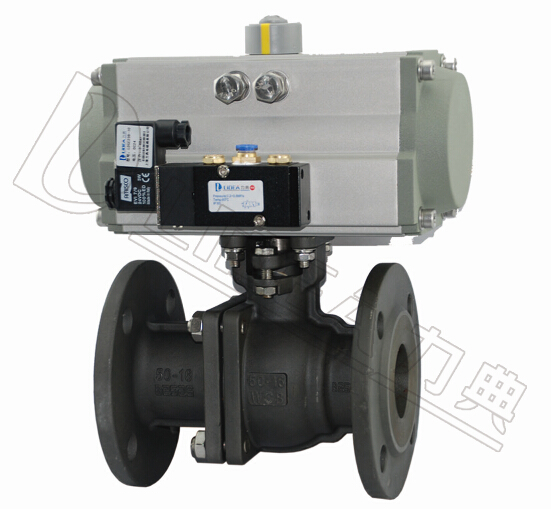

LDBAAP系列?氣動法蘭式球閥ANSI
?
技術參數 閥體參數
氣缸形式??雙作用、單作用 公稱壓力 ?CLASS150、300、400
環境溫度??-20℃~+80℃ 連接方式 ?法蘭式GB(特選JB、ANSI、JIS)
氣源壓力??雙作用48bar,單作用58bar 閥體材質 ?WCB、SS304、SS316、SS316L
? 球芯材質 ?SS、SS304、SS316、SS316L
功能選項 密封材料??PTFE、PPL(特選:石墨、硬密封)
防 爆 型??防爆等級:dIIBT4 工作溫度 ??C3:-30℃~150℃
信號反饋??X1機械無源信號,X2有源信號 ??C6:-30℃~250℃
手動功能??氣動閥可選手輪、手動開閥、關閥功能 ??C7:-30℃~350℃
調 節 型??輸入4-20mA信號,實現球閥調節功能 ??C8:-40℃~450℃
? ?
標準規范 附件選項
設計標準??API6D、ANSI B16.34 回 訊 器??也叫限位開關,遠程反饋開關信號
結構長度??API6D、ANSI B16.10 電 磁 閥??雙作用選兩位五通,單作用選兩位三通
法蘭連接??API6D、ANSI B16.10 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
連接法蘭尺寸??ANSI B16.5 手輪機構? 轉動手輪機構,可實現手動開、關閥
實驗和檢驗??API6D、API598 電器定位器??輸入4-20mA信號,實現球閥調節功能
? 備 注????氣缸參數請另參考所選配的氣動執行器資料
氣動閥

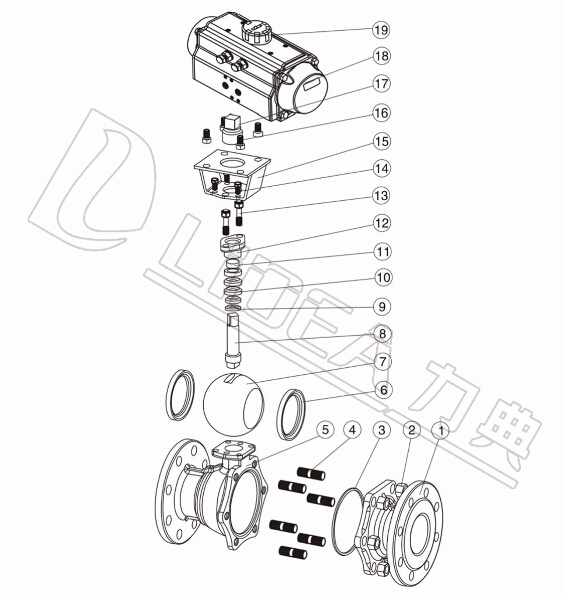

零件結構材質表
? 材質
序號 零件名稱 C P R
1 右閥體 A216-WCB A351-CF8 A351-CF8M
2 螺母 A194-2H A276-304 A276-316
3 墊片 PTFE、石墨金屬復合墊
4 螺栓 A193-B7 A276-304 A276-316
5 閥體 A216-WCB A351-CF8 A351-CF8M
6 閥座 PTFE、尼龍(Nylon)、對位聚苯(PPL)、硬質合金(Hard Alloy)
7 球體 A182-F304 A182-F304 A182-F316
8 閥桿 A276-410 A276-304 A276-316
9 墊片 A276-304 A276-304 A276-316
10 填料 PTFE、柔性石墨
11 襯套 PTFE復合軸承
12 壓蓋 A216-WCB A351-CF8 A351-CF8M
13 螺栓 A194-2H A276-304 A276-304
14 螺栓 A194-2H A276-304 A276-304
15 連接支架 A351-CF8 A351-CF8 A351-CF8
16 螺栓 A194-2H A276-304 A276-304
17 連接套 A351-CF8 A351-CF8 A351-CF8
18 氣動裝置 LDP系列、LDSK系列、AW系列
19 位置指示器 塑料
氣動閥

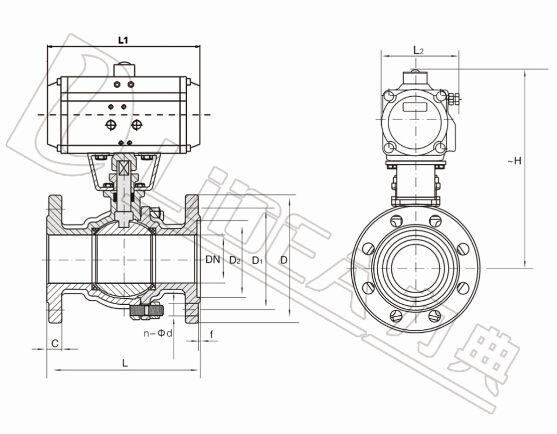

主要外形連接尺寸Q641F(N、P、H、Y)-Class150
型號 DN in L L1 L2 H D D1 D2 C F n-Φd 執行器型號
LDBAAP15 15 1/2 108 141/159 71/83 204/235 89 60.5 35 10 1.6 4-Φ15 LD052P/LD063SK
LDBAAP20 20 3/4 117 141/159 71/83 209/240 99 69.9 43 10.5 1.6 4-Φ15 LD052P/LD063SK
LDBAAP25 25 1 127 159/211 83/95 214/256 108 79.2 51 11.5 1.6 4-Φ15 LD063P/LD083SK
LDBAAP32 32 1 1/4 140 211/248 95/107 257/277 117 88.9 64 13 1.6 4-Φ15 LD063P/LD105SK
LDBAAP40 40 1 1/2 165 248/269 107/123 274/292 127 98.6 73 14.5 1.6 4-Φ15 LD083P/LD105SK
LDBAAP50 50 2 178 248/269 107/123 290/300 152 120.7 92 16 1.6 4-Φ19 LD083P/LD105SK
LDBAAP65 65 2 1/2 190 269/345 123/152 310/335 178 139.7 105 18 1.6 4-Φ19 LD105P/LD125SK
LDBAAP80 80 3 203 269/345 123/152 346/368 191 152.47 127 19.5 1.6 4-Φ19 LD105P/LD125SK
LDBAAP100 100 4 229 345/409 152/172 378/410 229 190.5 157 24 1.6 8-Φ19 LD125P/LD160SK
LDBAAP125 125 5 356 409/438 172/187 425/450 254 215.9 186 24 1.6 8-Φ22 LD160P/LD190SK
LDBAAP150 150 6 394 550/600 215/240 468/531 279 241.3 216 25.5 1.6 8-Φ22 LD190P/LD210SK
LDBAAP200 200 8 457 633/730 262/730 583/618 343 298.5 270 28.5 1.6 8-Φ22 LD210P/LD240SK
?
主要外形連接尺寸Q641F(N、P、H、Y)-Class300
型號 DN in L L1 L2 H D D1 D2 C F n-Φd 執行器型號
LDBAAP15 15 1/2 140 141/159 71/83 204/235 95 65.7 35 14.5 1.6 4-Φ16 LD052P/LD063SK
LDBAAP20 20 3/4 152 141/159 71/83 209/240 117 82.5 43 15.8 1.6 4-Φ19 LD052P/LD063SK
LDBAAP25 25 1 165 211/248 95/107 214/265 124 88.9 51 17.6 1.6 4-Φ19 LD063P/LD083SK
LDBAAP32 32 1 1/4 178 211/248 95/107 269/287 133 98.4 64 19.1 1.6 4-Φ19 LD075P/LD092SK
LDBAAP40 40 1 1/2 190 248/269 107/123 282/292 155 114.3 73 20.6 1.6 4-Φ19 LD083P/LD105SK
LDBAAP50 50 2 216 269/315 123/141 290/325 165 127 92 22.3 1.6 8-Φ19 LD083P/LD105SK
LDBAAP65 65 2 1/2 241 269/345 123/152 310/357 191 149.2 105 25.4 1.6 8-Φ22 LD105P/LD125SK
LDBAAP80 80 3 283 345/409 152/172 346/368 210 168.3 127 28.6 1.6 8-Φ22 LD105P/LD140SK
LDBAAP100 100 4 305 409/438 172/187 418/443 254 200 157 31.8 1.6 8-Φ26 LD125P/LD160SK
LDBAAP125 125 5 381 438/550 187/215 460/503 279 234.9 186 35 1.6 8-Φ26 LD160P/LD190SK
LDBAAP150 150 6 403 550/600 240/262 518/563 318 269.9 216 36.6 1.6 12-Φ26 LD190P/LD210SK
LDBAAP200 200 8 502 633/730 262/330 583/618 381 330.2 270 41.3 1.6 12-Φ29 LD240P/LD270SK
?
主要外形連接尺寸Q641F(N、P、H、Y)-Class400
型號 DN in L L1 L2 H D D1 D2 C F n-Φd 執行器型號
LDBAAP15 15 1/2 165 141/211 71/95 204/235 95 65.7 35 14.5 6.4 4-Φ16 LD052P/LD063SK
LDBAAP20 20 3/4 190 159/211 83/95 240/252 117 82.5 43 15.8 6.4 4-Φ19 LD063P/LD083SK
LDBAAP25 25 1 216 211/248 95/107 257/265 124 88.9 51 17.6 6.4 4-Φ19 LD075P/LD092SK
LDBAAP32 32 1 1/4 229 248/269 107/123 269/287 133 98.4 64 20.6 6.4 4-Φ19 LD083P/LD105SK
LDBAAP40 40 1 1/2 241 248/315 107/141 282/292 156 114.3 73 22.3 6.4 4-Φ19 LD092P/LD105SK
LDBAAP50 50 2 292 269/345 123/152 300/325 165 127 92 25.4 6.4 8-Φ19 LD105P/LD125SK
LDBAAP65 65 2 1/2 330 345/438 152/187 335/357 190 149.2 105 28.6 6.4 8-Φ22 LD105P/LD140SK
LDBAAP80 80 3 356 409/438 172/187 368/400 210 168.3 127 31.8 6.4 8-Φ22 LD125P/LD160SK
LDBAAP100 100 4 406 438/550 187/215 418/506 254 200 157 35 6.4 8-Φ26 LD160P/LD190SK
LDBAAP125 125 5 457 550/633 215/262 445/548 279 234.9 186 38.2 6.4 8-Φ26 LD190P/LD210SK
LDBAAP150 150 6 495 633/730 262/300 563/598 318 269.9 216 41.3 6.4 12-Φ26 LD240P/LD270SK
LDBAAP200 200 8 597 730 330 636/666 381 330.2 270 47.6 6.4 12-Φ29 LD270P
備注: ?
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式(彈簧復位)。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封(F、N、P)閥門,硬密封閥門的配置及數據請咨詢本公司。
