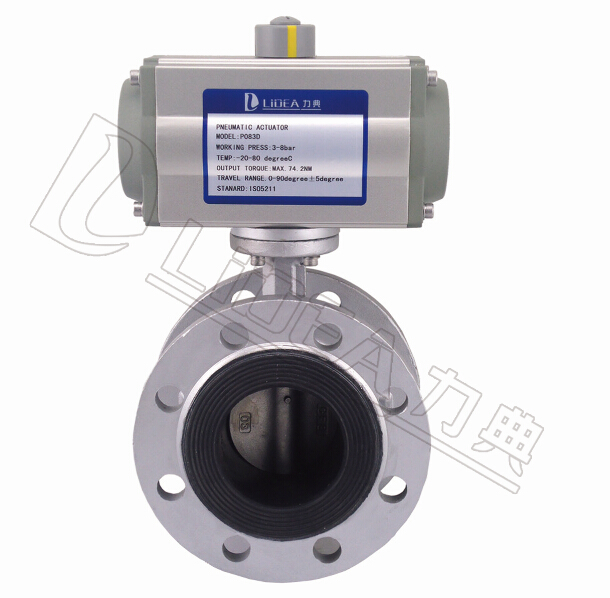

LDBUCP系列?氣動法蘭軟密封蝶閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN10、PN16 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?對夾式、法蘭標準：JB、GB(特選ANSI、JIS) | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?WCB、SS304、SS316、SS316L | |
| ? | 閥板材質 ?鑄鐵、WCB、SS304、SS316、SS316L | |
| 功能選項 | 密封材料??X、NBR、EPDM、PTFE | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ? C1：-10℃～60℃ |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C2：-20℃～80℃ | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C3：-20℃～120℃ | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ??C4：-40℃～150℃ | |
| ? | ? | |
| 標準規范 | ? | |
| 設計依據??GB標準、ABSI標準 | 附件選項 | |
| 法蘭標準??JB/T79、GB9113,ANSI9113 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 設計標準??GB 12238-89 ANSI B16.34 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度??GB/T 12221 ANSI B16.10 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 對夾連接??GB/T12221 ANSI B16.10 | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸??GB/9113 、JB/T79 ANSI B16.5 | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| 實驗和檢驗??GB/T13927-1992、API598 | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|

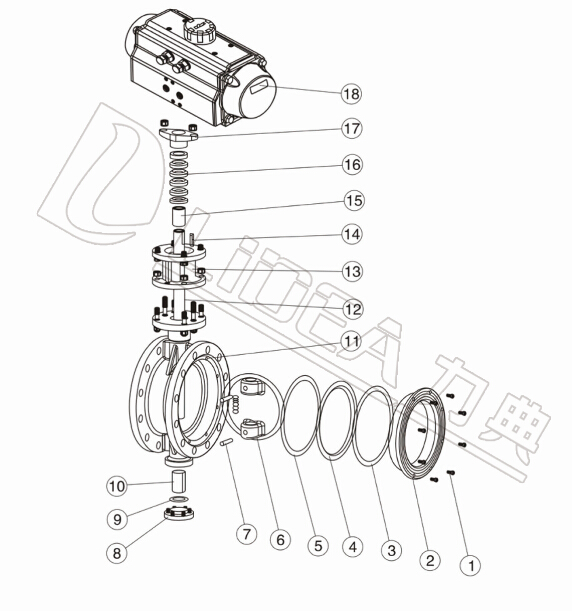

| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 內六角螺絲 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 2 | 閥蓋 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 3 | 墊片 | 不銹鋼+柔性石墨 | |||
| 4 | 閥座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 墊片 | 不銹鋼+柔性石墨 | |||
| 6 | 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 7 | 圓柱銷 | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 下蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 不銹鋼+柔性石墨 | |||
| 10 | 襯套 | PTFE+不銹鋼 | |||
| 11 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 12 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 支架 | WCB | WCB | WCB | |
| 14 | 鍵 | 45 | 45 | 45 | |
| 15 | 襯套 | PTFE+不銹鋼 | |||
| 16 | 填料 | 柔性石墨 | |||
| 17 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 18 | 氣動執行器 | ? | |||
| 19 | 位置指示器 | 塑料 | |||
|

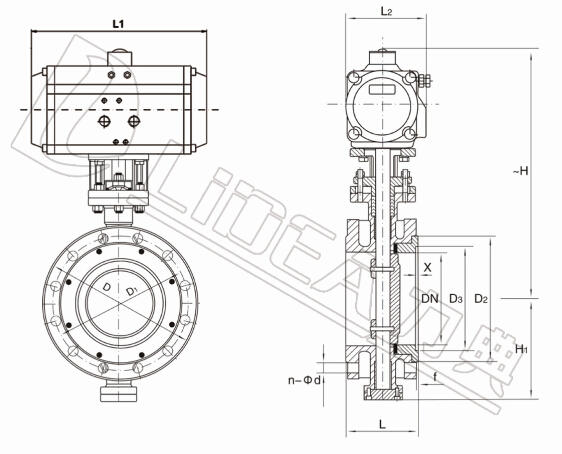

| 主要外形連接尺寸JLD641X | ||||||||||||
| 型號 | DN | L | H | D(0.6) | D(1.0) | D(1.6) | D1(0.6) | D1(1.0) | D1(1.6) | n-Φd(0.6) | n-Φd(1.0) | n-Φd(1.6) |
| LDBUCP50 | 50 | 108 | 82.5 | 140 | 165 | 165 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 |
| LDBUCP65 | 65 | 112 | 92.5 | 160 | 185 | 185 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 |
| LDBUCP80 | 80 | 114 | 100 | 190 | 200 | 200 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 |
| LDBUCP100 | 100 | 127 | 110 | 210 | 220 | 220 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 |
| LDBUCP125 | 125 | 140 | 125 | 240 | 250 | 250 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 |
| LDBUCP150 | 150 | 140 | 142.5 | 265 | 285 | 285 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 |
| LDBUCP200 | 200 | 152 | 170 | 320 | 340 | 340 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 |
| LDBUCP250 | 250 | 250 | 197.5 | 375 | 395 | 405 | 335 | 350 | 350 | 12-18 | 12-22 | 12-26 |
| LDBUCP300 | 300 | 270 | 222.5 | 440 | 445 | 460 | 395 | 400 | 400 | 12-22 | 12-22 | 12-26 |
| LDBUCP350 | 350 | 290 | 252.5 | 490 | 505 | 520 | 445 | 460 | 460 | 12-22 | 16-22 | 16-26 |
| LDBUCP400 | 400 | 310 | 282.5 | 540 | 565 | 580 | 495 | 515 | 515 | 16-22 | 16-26 | 16-30 |
| LDBUCP450 | 450 | 330 | 307.5 | 595 | 615 | 640 | 550 | 565 | 565 | 16-22 | 20-26 | 20-30 |
| LDUBCP500 | 500 | 350 | 335 | 645 | 670 | 715 | 600 | 620 | 620 | 20-22 | 20-26 | 20-33 |
| LDBUCP600 | 600 | 390 | 390 | 755 | 780 | 840 | 705 | 725 | 725 | 20-26 | 20-30 | 20-36 |
| LDBUCP700 | 700 | 430 | 447.5 | 860 | 895 | 910 | 810 | 840 | 840 | 24-26 | 24-30 | 24-36 |
| LDBUCP800 | 800 | 470 | 507.5 | 975 | 1015 | 1025 | 920 | 950 | 950 | 24-30 | 24-33 | 24-39 |
| LDBUCP900 | 900 | 510 | 557.5 | 1075 | 1115 | 1125 | 1020 | 1050 | 1050 | 24-30 | 28-33 | 28-39 |
| LDBUCP1000 | 1000 | 550 | 615 | 1175 | 1230 | 1255 | 1120 | 1160 | 1170 | 28-30 | 28-36 | 28-42 |
| LDBUCP1200 | 1200 | 630 | 727.5 | 1405 | 1455 | 1458 | 1340 | 1380 | 1390 | 32-33 | 32-39 | 32-48 |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
