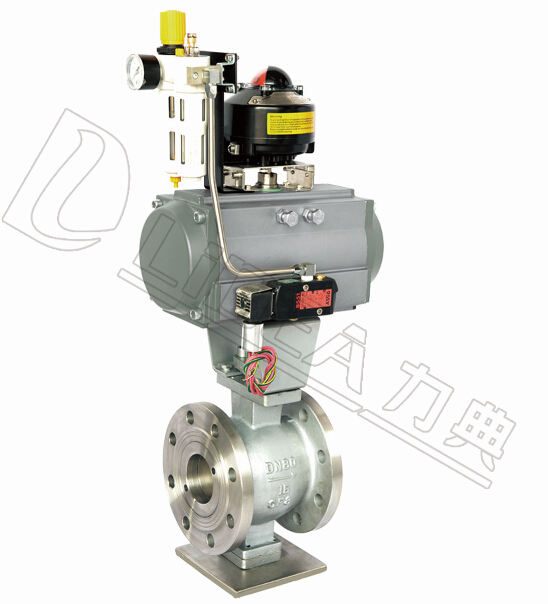

LDBAA4VP系列 氣動V型法蘭球閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40、PN64 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭 | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 SS304、SS316、SS316L | |
| 球芯材質 SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL（特選：石墨、金屬硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C3：-30℃～150℃(S) |
| 信號反饋 X1機械無源信號，X2有源信號 | C6：-30℃～250℃(S) | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C7：-30℃～350℃(S) | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計依據 GB標準 ANSI標準 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度 GB/T13927-1992 GB/T13927-1992 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 設計標準 GB/12237 ANSI B16.34 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸 GB/9113、JB/T79 ANSI B16.5 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 實驗和檢驗 JB/T9002 API598 | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

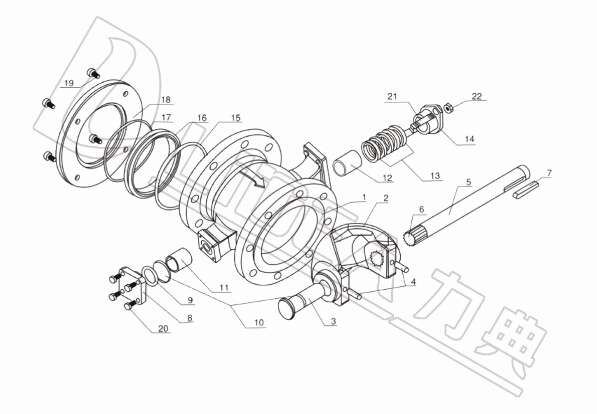

| 零件結構材質表 | ||
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | WCB、CF8、CF8M、CF3、CF3M |
| 2 | 閥芯 | CF8、CF8M+鍍硬鉻或超音速噴涂 |
| 3 | 后閥桿 | 17-4PH、SS316 |
| 4 | 圓柱銷 | SS304、SS316 |
| 5 | 前閥桿 | 17-4PH、SS316 |
| 6 | 花鍵 | 17-4PH、SS316 |
| 7 | 平鍵 | SS304、45# |
| 8 | 后壓蓋 | CF8、CF8M |
| 9 | O型圈 | 氟橡膠 |
| 10 | 調整墊 | PTFE |
| 11 | 自潤滑軸承 | 復合材料 |
| 12 | 自潤滑軸承 | 復合材料 |
| 13 | 填料 | PTFE |
| 14 | 填料壓蓋 | CF8 |
| 15 | O型圈 | 氟橡膠 |
| 16 | 密封座 | SS304、SS316+鍍硬鉻或超音速噴涂 |
| 17 | 密封座彈簧 | SS316 |
| 18 | 密封座蓋 | Q235、SS304、SS316 |
| 19 | 內六角螺釘 | SS304 |
| 20 | 六角螺釘 | SS304 |
| 21 | 雙頭螺釘 | SS304 |
| 22 | 六角螺母 | SS304 |
|

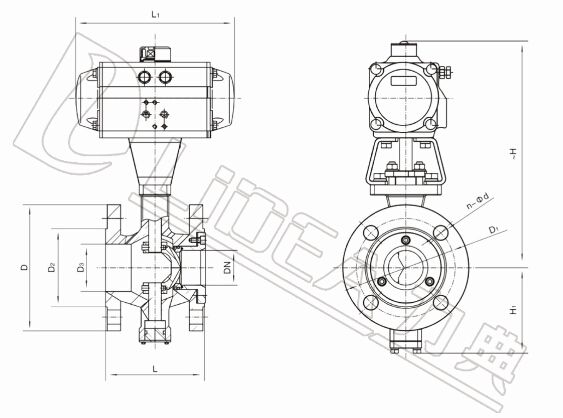

| 主要外形及連接法蘭尺寸Q640F(P、H、Y)-PN16（1.6MPA) | |||||||||||||
| 型號 | DN | L | L1 | ～H | H1 | D | D1 | D2 | D3 | C | F | n-Φd | 執行器型號 |
| LDBAA4VP25 | 25 | 102 | 159/248 | 260/290 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 | LD063P/LD083SK |
| LDBAA4VP32 | 32 | 105 | 159/248 | 267/297 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 | LD063P/LD083SK |
| LDBAA4VP40 | 40 | 114 | 211/269 | 292/312 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 | LD075P/LD105SK |
| LDBAA4VP50 | 50 | 124 | 248/269 | 292/312 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAA4VP65 | 65 | 145 | 269/315 | 327/340 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAA4VP80 | 80 | 165 | 315/345 | 359/381 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAA4VP100 | 100 | 194 | 345/409 | 395/412 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAA4VP125 | 125 | 213 | 409/438 | 399/416 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 | LD160P/LD190SK |
| LDBAA4VP150 | 150 | 229 | 438/550 | 461/486 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 | LD190P/LD210SK |
| LDBAA4VP200 | 200 | 243 | 550/600 | 509/553 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 | LD210P/LD240SK |
| LDBAA4VP250 | 250 | 297 | 633/730 | 603/628 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 | LD240P/LD270SK |
| LDBAA4VP300 | 300 | 334 | 730 | 790/825 | 287 | 460 | 410 | 370 | 310 | 28 | 3 | 12-Φ26 | LD270P/AW20S |
| LDBAA4VP350 | 350 | 414 | 1180 | 828/858 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 | AW20/AW25S |
| LDBAA4VP400 | 400 | 490 | 1180 | 1063/- | 390 | 580 | 525 | 480 | 410 | 32 | 4 | 16-Φ30 | AW20/AW25S |
| LDBAA4VP500 | 500 | 600 | 1320 | - | 510 | 715 | 650 | 609 | 510 | 36 | 4 | 16-Φ33 | AW25/AW35S |
| 主要外形及連接法蘭尺寸Q640F(P、H、Y)-PN25（2.5MPA) | |||||||||||||
| 型號 | DN | L | L1 | ～H | H1 | D | D1 | D2 | D3 | C | F | n-Φd | 執行器型號 |
| LDBAA4VP25 | 25 | 102 | 159/248 | 260/290 | 87 | 115 | 85 | 65 | 38 | 16 | 3 | 4-Φ14 | LD063P/LD083SK |
| LDBAA4VP32 | 32 | 105 | 159/248 | 267/297 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 | LD063P/LD083SK |
| LDBAA4VP40 | 40 | 114 | 211/269 | 292/312 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 | LD075P/LD105SK |
| LDBAA4VP50 | 50 | 124 | 248/315 | 312/325 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 | LD083P/LD125SK |
| LDBAA4VP65 | 65 | 145 | 269/345 | 340/362 | 112 | 185 | 145 | 118 | 75 | 22 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAA4VP80 | 80 | 165 | 315/409 | 381/398 | 112 | 200 | 160 | 132 | 94 | 24 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAA4VP100 | 100 | 194 | 345/409 | 395/412 | 122 | 235 | 190 | 156 | 110 | 24 | 3 | 8-Φ22 | LD125P/LD140SK |
| LDBAA4VP125 | 125 | 213 | 409/438 | 416/441 | 142 | 270 | 220 | 184 | 135 | 26 | 3 | 8-Φ26 | LD140P/LD160SK |
| LDBAA4VP150 | 150 | 229 | 438/550 | 486/530 | 165 | 300 | 250 | 211 | 165 | 28 | 3 | 8-Φ26 | LD160P/LD190SK |
| LDBAA4VP200 | 200 | 243 | 550/600 | 553/578 | 195 | 360 | 310 | 274 | 210 | 30 | 3 | 12-Φ26 | LD190P/LD210SK |
| LDBAA4VP250 | 250 | 297 | 633/730 | 628/673 | 237 | 425 | 370 | 330 | 260 | 32 | 3 | 12-Φ30 | LD240P/LD270SK |
| LDBAA4VP300 | 300 | 334 | 730 | 725/755 | 287 | 485 | 430 | 389 | 310 | 34 | 4 | 16-Φ30 | LD270P/AW20S |
| LDBAA4VP350 | 350 | 414 | 1180 | 858/- | 338 | 555 | 490 | 448 | 360 | 38 | 4 | 16-Φ33 | AW20/AW25S |
| LDBAA4VP400 | 400 | 490 | 1180 | -/- | 390 | 620 | 550 | 503 | 410 | 40 | 4 | 16-Φ36 | AW20/AW25S |
| LDBAA4VP500 | 500 | 600 | 1320 | -/- | 510 | 730 | 660 | 609 | 510 | 44 | 4 | 20-Φ36 | AW25/AW35S |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
