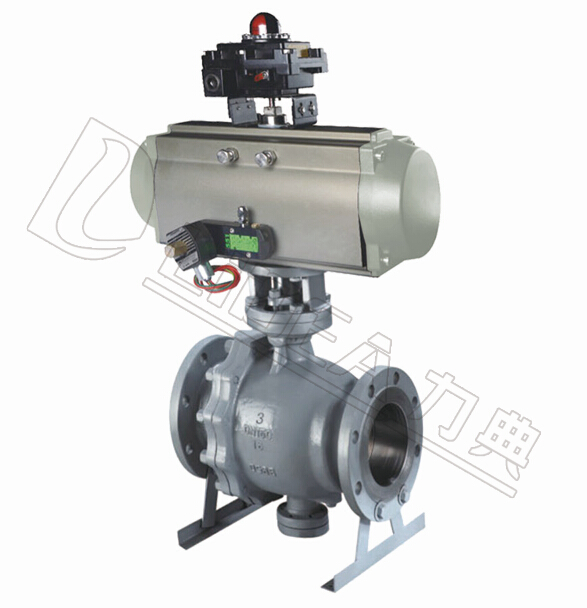

LDBAAAP系列?氣動固定式球閥ANSI
?
技術參數 閥體參數
氣缸形式??雙作用、單作用 公稱壓力 ?CLASS150、300、400
環境溫度??-20℃~+80℃ 連接方式 ?法蘭式GB(特選JB、ANSI、JIS)
氣源壓力??雙作用48bar,單作用58bar 閥體材質 ?WCB、SS304、SS316、SS316L
? 球芯材質 ?SS、SS304、SS316、SS316L
功能選項 密封材料??PTFE、PPL(特選:石墨、硬密封)
防 爆 型??防爆等級:dIIBT4 工作溫度 ??C3:-30℃~150℃
信號反饋??X1機械無源信號,X2有源信號 ??C6:-30℃~250℃
手動功能??氣動閥可選手輪、手動開閥、關閥功能 ??C7:-30℃~350℃
調 節 型??輸入4-20mA信號,實現球閥調節功能 ??C8:-40℃~450℃
? ?
標準規范 附件選項
設計標準??API609 回 訊 器??也叫限位開關,遠程反饋開關信號
結構長度??ANSI B16.10 電 磁 閥??雙作用選兩位五通,單作用選兩位三通
法蘭連接???ANSI B16.10 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
法蘭連接尺寸 ??ANSI B16.5(2~24'')ANSI B16.47(2632'') 手輪機構? 轉動手輪機構,可實現手動開、關閥
檢測與實驗 ?GB/T13927-1992 電器定位器??輸入4-20mA信號,實現球閥調節功能
? 備 注????氣缸參數請另參考所選配的氣動執行器資料
氣動閥

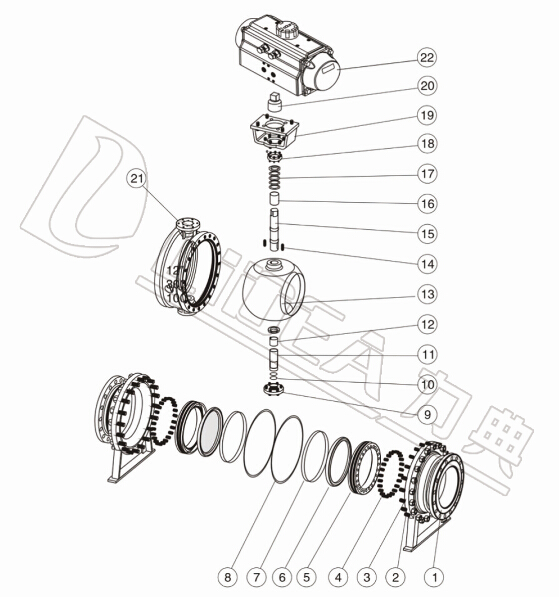

零件結構材質表
? 材質
序號 零件名稱 C P R
1 左右閥體 A216-WCB A351-CF8 A351-CF8M
2 螺栓 A193-B7 A276-304 A276-316
3 螺母 A194-2H A276-304 A276-316
4 彈簧 YB/T510460Si2Mo YBD(T)111Cr18Ni9 YBD(T)110Cr18Ni12Mo2
5 閥座 A182-A105 A276-304 A276-316
6 密封圈 PTFE、尼龍、對位聚苯、硬質合金
7 O型圈 橡膠、氟橡膠
8 墊片 PTFE、石墨金屬?gòu)?fù)合墊
9 法蘭 A216-WCB A351-CF8 A351-CF8M
10 墊片 A216-304 A276-304 A276-316
11 下閥桿 A216-410 A276-304 A276-316
12 襯套 PTFE復合軸承
13 球體 A182-F304 A182-F304 A182-F316
14 AISI-C1045 A276-304 A276-316
15 閥桿 A276-410 A276-304 A276-316
16 襯套 PTFE復合軸承
17 填料 PTFE、柔性石墨
18 填表料壓蓋 A216-WCB A276-304 A276-316
19 連接套 A182-A105 A276-304 A276-304
20 支架 A216-WCB A276-304 A276-304
21 閥體 A216-WCB A351-304 A351-CF8
22 氣動執行器 LDP系列、LDSK系列、AW系列
氣動閥

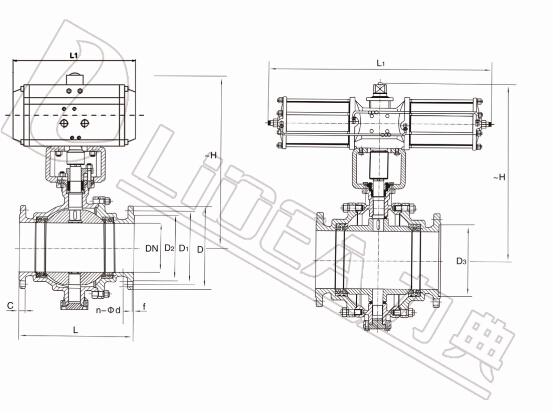

主要外形連接尺寸Q641F(N、P、H、Y)-Class150
型號 DN in L L1 H D D1 D2 C F n-Φd 執行器型號
LDBAAAP50 50 2 178 248/269 320/345 152 120.6 92 15.8 1.6 4-Φ19 LD083P/LD105SK
LDBAAAP65 65 21/2 190 248/269 365/390 178 139.7 105 17.6 1.6 4-Φ19 LD105P/LD125SK
LDBAAAP80 80 3 203 269/345 403/425 190 152.4 127 19.1 1.6 8-Φ19 LD105P/LD125SK
LDBAAAP100 100 4 229 345/438 475/532 229 190.5 157 23.9 1.6 8-Φ19 LD125P/LD160SK
LDBAAAP125 125 5 356 409/550 539/627 254 216 186 23.9 1.6 8-Φ22 LD160P/LD190SK
LDBAAAP150 150 6 394 438/600 574/652 279 241.3 216 25.4 1.6 8-Φ22 LD190P/LD210SK
LDBAAAP200 200 8 457 600/633 693/728 343 298.5 270 28.6 1.6 8-Φ22 LD210P/LD240SK
LDBAAAP250 250 10 533 633/730 762/792 406 362 324 30.2 1.6 12-Φ25 LD240P/LD270SK
LDBAAAP300 300 12 610 1180 820 483 432 381 31.8 1.6 12-Φ25 AW20/AW25S
LDBAAAP350 350 14 686 1180 923 533 476 413 35 1.6 12-Φ29 AW20/AW28S
LDBAAAP400 400 16 762 1320 979 597 539.5 470 36.6 1.6 16-Φ29 AW28/AW35S
LDBAAAP500 500 20 914 1430 1079 699 635 584 42.9 1.6 20-Φ32 AW35/AW40S
?
主要外形連接尺寸Q641F(N、P、H、Y)-Class300
型號 DN in L L1 H D D1 D2 C F n-Φd 執行器型號
LDBAAAP50 50 2 216 248/345 336/373 165 127 92 22.3 1.6 8-Φ19 LD083P/LD105SK
LDBAAAP65 65 21/2 241 269/409 395/449 190 149.2 105 25.4 1.6 8-Φ22 LD105P/LD140SK
LDBAAAP80 80 3 283 315/438 435/477 210 168.3 127 28.6 1.6 8-Φ22 LD125P/LD160SK
LDBAAAP100 100 4 305 409/550 504/572 254 200 157 31.8 1.6 8-Φ22 LD140P/LD190SK
LDBAAAP125 125 5 381 438/600 566/634 279 234.9 186 35 1.6 8-Φ22 LD160P/LD210SK
LDBAAAP150 150 6 403 550/633 649/709 318 269.9 216 36.6 1.6 12-Φ22 LD190P/LD240SK
LDBAAAP200 200 8 502 600/633 715/750 381 330.2 270 41.3 1.6 12-Φ25 LD210P/LD240SK
LDBAAAP250 250 10 568 633/730 782/812 444 387.5 324 47.7 1.6 12-Φ29 LD240P/LD270SK
LDBAAAP300 300 12 648 1162 839 521 451 381 50.8 1.6 12-Φ32 AW20/AW25S
LDBAAAP350 350 14 762 1380 984 584 514.5 413 54 1.6 20-Φ32 AW20/AW28S
LDBAAAP400 400 16 838 1860 1004 648 571.5 470 57 1.6 20-Φ35 AW28/AW35S
LDBAAAP500 500 20 991 1860 1118 775 686 584 63.5 1.6 24-Φ35 AW35/AW40S
?
主要外形連接尺寸Q641F(N、P、H、Y)-Class400
型號 DN in L L1 H D D1 D2 C F n-Φd 執行器型號
LDBAAAP50 50 2 292 269/409 336/373 165 127 92 25.4 6.4 8-Φ19 LD083P/LD125SK
LDBAAAP65 65 21/2 330 345/438 432/474 190 149.2 105 28.6 6.4 8-Φ22 LD105P/LD125SK
LDBAAAP80 80 3 356 345/409 507/575 210 168.3 127 31.8 6.4 8-Φ22 LD105P/LD140SK
LDBAAAP100 100 4 406 409/550 572/640 254 200 157 35 6.4 8-Φ26 LD140P/LD160SK
LDBAAAP125 125 5 457 438/600 644/704 279 234.9 186 38.2 6.4 8-Φ26 LD160P/LD190SK
LDBAAAP150 150 6 495 550/633 721/751 318 269.9 216 41.3 6.4 12-Φ26 LD190P/LD210SK
LDBAAAP200 200 8 597 633/730 787/817 381 330.2 270 47.6 6.4 12-Φ29 LD210P/LD270SK
LDBAAAP250 250 10 673 1180 801 444 387.3 324 54 6.4 16-Φ32 LD270P/LD255SK
LDBAAAP300 300 12 762 1180 916 521 450.8 381 57.5 6.4 16-Φ35 AW25/AW28S
LDBAAAP350 350 14 826 1320 973 584 514.3 413 60.5 6.4 20-Φ35 AW25/AW35S
LDBAAAP400 400 16 902 1430 1055 648 571.5 570 63.5 6.4 20-Φ39 AW35/AW40S
LDBAAAP500 500 20 1054 1950 1228 775 685.8 584 70 6.4 20-Φ42 AW40
備注: ?
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式(彈簧復位)。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封(F、N、P)閥門,硬密封閥門的配置及數據請咨詢本公司。
