LD61A/B系列 二通三通微型電磁閥 |

|
| 產品特點 | 技術參數 | ||
| 適用介質水、空氣、油(≤20CST) | 介質溫度：-5℃～+80℃ -10℃～130℃(特制) | ||
| 工作壓力：0～15bar | |||
| 運作方式：直動活塞式 | |||
| 功能選項 | 工作型式：常閉型 | ||
| 代號 | 功能選項 | 功能說明 | 閥體材質：黃銅（鍛造） |
| NO | 常閉型 | 通電閥開，斷電閥關 | 密封材質：丁晴橡膠（NBR常規型） 氟橡膠VITON 特制 |
| T | 定時器 | 可以設定開，關間隙時間 | |
| 選配 | 電器參數 | ||
| *密封材質：氟橡膠VITON-10℃～130℃ | 線圈參數：AC220V 380V 110V 24V DC24V 12V | ||
| *帶LED指示燈接線盒 *塑封線圈（常規型） | 塑封線圈：IP65 F級 | ||
| *螺紋接口：NPT螺紋，RC螺紋 *時間定時控制器 | 塑封線圈：AC 13VA DC 10W | ||
|

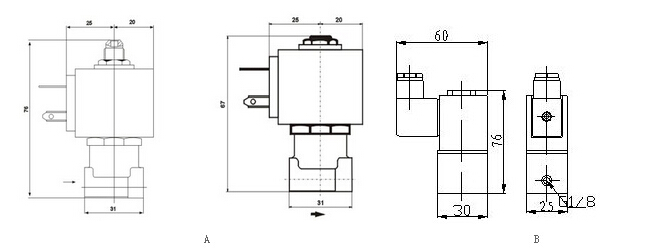

| 規格參數表 | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | 工作壓力 | |
| AC | DC | ||||||
| LD61A01.5 | 1/8 | 1.5 | 0.09 | 31 | 67 | 0～15 | 0～12 |
| LD61A02 | 1/8 | 2 | 0.20 | 31 | 67 | 0～10 | 0～8 |
| LD61A02.5 | 1/8 | 2.5 | 0.25 | 31 | 67 | 0～8 | 0～6 |
| LD61A03 | 1/8 | 3 | 0.4 | 31 | 67 | 0～6 | 0～5 |
| LD61B02.5 | 1/8 1/4 | 2.5 | 0.3 | 30 | 76 | 0～8 | 0～8 |
| LD61A01.5-23 | 1/8 | 1.5 | 0.09 | 31 | 76 | 0～8 | 0～8 |
| LD61A02-23 | 1/8 | 2 | 0.20 | 31 | 76 | 0～8 | 0～8 |
| LD61A02.5-23 | 1/8 | 2.5 | 0.25 | 31 | 76 | 0～5 | 0～5 |
| LD61A03-23 | 1/8 | 3 | 0.4 | 31 | 76 | 0～4 | 0～4 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
