| LDBUCH系列 電動法蘭式硬密封蝶閥 |
 |
| 閥體參數 | 技術參數 | |
| 公稱通徑 50-600mm | 電源電壓 AC220V、AC380V（其它特制） | |
| 公稱壓力 PN16、PN25、PN40 | 環境溫度 -30℃～+70℃ | |
| 連接方式 法蘭連接 | 防護等級 IP67 | |
| 閥體材質 WCB、SS304、SS316、SS316L | ||
| 碟板材質 WCB、SS304、SS316、SS316L | 功能選項 | |
| 密封材料 Y（多層或混合硬密封）、S（不銹鋼 | 防 爆 型 防爆等級：dIIBT5 | |
| 金屬密封） | 信號反饋 X1機械無源信號，X2有源信號 | |
| 工作溫度 | C7：-30℃～350℃ | 帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 |
| C8：-40℃～400℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| C9：-40℃～450℃ | 開關型 通電開到位，通電關到位。 | |
| 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | ||
| 標準規范 | 適用介質 蒸汽、油品、酸堿性等氣體或液體 | |
| 法蘭標準 GB9113、GB9113、GB9115 | 備注 電動參數請另參考選配的電動執行器資料 | |
| 檢測與試驗 GB/T13927-1992\B/T9092-1999 | ||
| 設計標準 JB-T8527-1997 | 結構長度標準 GB/T12221 | |
|

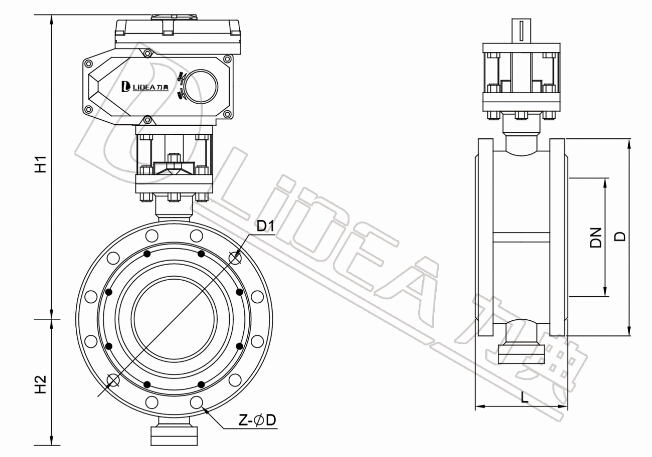

| GB閥體尺寸配LDE電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUCH50 | 50 | 108 | 155 | 125 | 412 | 70 | 4-Ф16 | LDE-010 |
| LDBUCH65 | 65 | 112 | 175 | 145 | 425 | 76 | 4-Ф16 | LDE-010 |
| LDBUCH80 | 80 | 114 | 190 | 160 | 437 | 89 | 8-Ф16 | LDE-010 |
| LDBUCH100 | 100 | 127 | 214 | 18 | 452 | 104 | 8-Ф16 | LDE-010 |
| LDBUCH125 | 125 | 140 | 252 | 210 | 504 | 120 | 8-Ф16 | LDE-015 |
| LDBUCH150 | 150 | 140 | 282 | 240 | 521 | 132 | 8-Ф16 | LDE-020 |
| LDBUCH200 | 200 | 152 | 337 | 295 | 607 | 167 | 8-Ф16 | LDE-040 |
| LDBUCH250 | 250 | 165 | 405 | 350/355 | 686 | 202 | 12-Ф20 | LDE-060 |
| LDBUCH300 | 300 | 178 | 460 | 440/410 | 714 | 239 | 12-Ф20 | LDE-120 |
| LDBUCH350 | 350 | 190 | 524 | 460/470 | 749 | 265 | 16-Ф20 | LDE-120 |
| LDBUCH400 | 400 | 216 | 585 | 515/525 | 781 | 297 | 16-Ф24 | LDE-200 |
| GB閥體尺寸配LDX電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUCH50 | 50 | 108 | 155 | 125 | 302 | 70 | 4-Ф16 | LDX-005 |
| LDBUCH65 | 65 | 112 | 175 | 145 | 315 | 76 | 4-Ф16 | LDX-005 |
| LDBUCH80 | 80 | 114 | 190 | 160 | 327 | 89 | 8-Ф16 | LDX-010 |
| LDBUCH100 | 100 | 127 | 214 | 18 | 342 | 104 | 8-Ф16 | LDX-010 |
| LDBUCH125 | 125 | 140 | 252 | 210 | 348 | 120 | 8-Ф16 | LDX-016 |
| LDBUCH150 | 150 | 140 | 282 | 240 | 415 | 132 | 8-Ф16 | LDX-020 |
| LDBUCH200 | 200 | 152 | 337 | 295 | 482 | 167 | 8-Ф16 | LDX-040 |
| LDBUCH250 | 250 | 165 | 405 | 350/355 | 560 | 202 | 12-Ф20 | LDX-060 |
| LDBUCH300 | 300 | 178 | 460 | 440/410 | 721 | 239 | 12-Ф20 | LDX-100 |
| LDBUCH350 | 350 | 190 | 524 | 460/470 | 756 | 265 | 16-Ф20 | LDX-160 |
| LDBUCH400 | 400 | 216 | 585 | 515/525 | 788 | 297 | 16-Ф24 | LDX-200 |
| 應用領域 |
| 本產品是由蝶閥與LDE系列電動執行機構（可選防爆）配套，輸入控制信號（4-20mA或1-5~VDC)及單相電源即可控制運轉，電動蝶 |
| 閥具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。它特別適合介質是粘稠、含顆粒、纖維性質的使用場合。 |
| 目前該電動調節閥蝶閥廣泛應用于食品、環保、輕工、石油、造紙、教學和科研設備、電力等行業的工業自動控制系統中。 |
| 產品特點 |
| *三維偏心結構，磨損小、密封性好 |
| *多層密封、硬密封、金屬密封多種選擇 |
| *具有耐高溫、耐高壓、耐腐蝕想能 |
