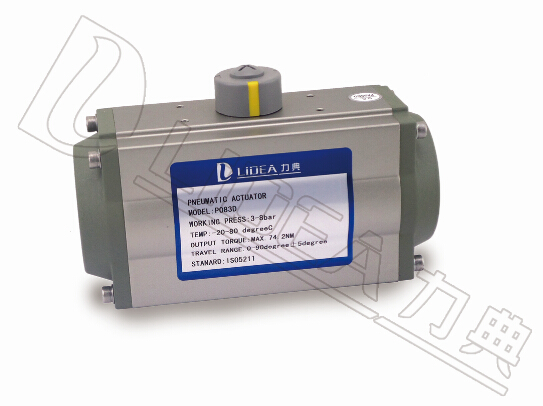

LDP系列 氣動執行器




主要外形及連接尺寸D643H(F、Y)-PN16(1.6MPA)
型號 A B C D E F G H I J K L M N Φ0 Φ120 Φ180 Air
LDP032 114 45 47 65 235 235 14 50 25   F03/Φ36   M5*8 9 30     G1/8
LDP052 158.4 74 60 94 30 41 14 80 30 F05/Φ50 F03/Φ36 M6*11 M5*10 11 40 168.9 190 G1/4
LDP063 190 88 69 108 36 45 18 80 30 F07/Φ70 F05/Φ50 M8*15 M6*12 14 40 202.5 228 G1/4
LDP075 207 100 79 120 42 52 20 80 30 F07/Φ70 F05/Φ50 M8*13 M6*12 14 40 221.5 251 G1/4
LDP083 213 109 88 129 46 52.5 21 80 30 F07/Φ70 F05/Φ50 M8*15 M6*11 17 40 227.5 257 G1/4
LDP092 259 120 97.5 140 51 57.5 22 80 30 F07/Φ70 F05/Φ50 M8*13 M6*12 17 40 276 315.5 G1/4
LDP105 287 133 105.5 153 57.5 64 24 80 30 F10/Φ102 F07/Φ70 M10*18 M8*14 22 40 308 350 G1/4
LDP125 340 155 120.5 175 67.5 70 27.5 80 30 F10/Φ102 F07/Φ70 M10*18 M8*14 22 65 366.5 418.5 G1/4
LDP140 414 171.5 137 191.5 76 77 32 80 30 F12/Φ125 F10/Φ120 M12*22 M10*18 27 65 445.8 508.5 G1/4
LDP160 476 197 159.5 217 86.5 87.5 34 80 30 F12/Φ125 F10/Φ120 M12*22 M10*18 27 78 512.8 588 G1/4
LDP190 535 230 186 260 103 103 40 130 30 F14/Φ140   M16*23   36 78 577 660.7 G1/4
LDP210 567.5 255 202 285 113 113 40 130 30 F14/Φ140   M16*25   36 78 614.7 708 G1/4
LDP240 668 291.4 233 321.4 129 129 50 130 30 F16/Φ165   M20*28   46 78 735 838 G1/4
LDP270 744 320 264 350 146 146 57 130 30 F16/Φ165   M20*28   46 78 807 932.5 G1/4
LDP300 830 361.97 312.6 391.97 194.5 194.5 57 130 30 F25/Φ254 F16/Φ165 M16*24 M20*28 46 78 883 1019 G1/2
LDP350 920 412.74 353.5 442.74 221.5 221.5 60 130 30 F25/Φ254 F16/Φ165 M16*24 M20*28 55 95 980 1128 G1/2
LDP400 1012 464.91 391 494.91 248 248 60 130 30 F25/Φ254 F16/Φ165 M16*24 M20*28 55 95 1088 1230 G1/2

執行器

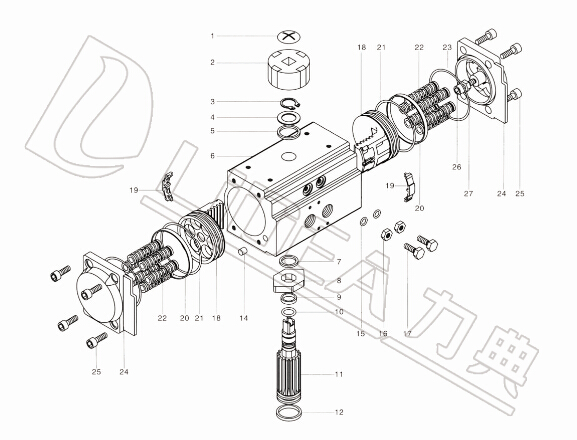

零件結構材質表
序號 名稱 材質 防腐處理
1 缸體 鋁合金 硬質氧化
2 轉軸 合金鋼 毒腺
3 下軸支承環 聚甲醛
4 下軸O型圈 丁晴橡膠
5 上軸O型圈 丁晴橡膠
6 上軸支承環 聚甲醛
7 定位片 合金鋼 毒腺
8 內墊圈 聚甲醛
9 外墊圈 聚甲醛
10 墊圈 不銹鋼
11 卡簧 不銹鋼
12 活塞 鋁合金 硬質氧化
13 活塞導向環 聚甲醛
14 活塞O型圈 丁晴橡膠
15 活塞支承環 聚甲醛
16 調節螺釘 不銹鋼
17 調節螺母 不銹鋼
18 調節螺釘墊圈 不銹鋼
19 調節螺釘O型圈 丁晴橡膠
20 堵頭 丁晴橡膠
21 彈簧 彈簧鋼 浸漆
22 端蓋 鋁合金 噴塑
23 端蓋調節螺釘 不銹鋼
24 端蓋調節螺母 不銹鋼
25 端蓋O型圈 丁晴橡膠
26 端蓋螺栓 不銹鋼
27 指示器 工程塑料
28 指示器螺釘 工程塑料
