| LD73系列 黃銅活塞式電磁閥 |
 |
| 產品特點 | 技術參數 | ||
| 適用于工業爐窯、干燥設備、暖通空調、鍋爐設備、制藥機械、石油化工、電力裝備、鋼鐵、電鍍涂裝、環保設備、吹灰除塵、紡織印染、水處理等控制系統。該系列具有多種型式，您可以根據控制需要進行選擇。 | 介質溫度：-5℃～180℃ | ||
| 工作壓力：0～8bar 0.4～10bar | |||
| 運作方式：直動式,先導式 | |||
| 工作型式：常閉型、常開型 | |||
| 閥體材質：黃銅 | |||
| 密封材質：聚四氟乙烯（PTFE） | |||
| 功能選項 | 電器參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 240V 110V 24V DC24V 12V |
| NO | 常閉型 | 通電閥開，斷電閥關 | 鐵殼線圈：IP54 H級 |
| K | 常開型 | 通電閥關，斷電閥開 | 鐵殼線圈：AC 18VA DC 20W（0.4～10bar） |
| T | 定時器 | 可以設定開，關間隙時間 | 鐵殼線圈：AC 50VA DC 30W(0～8bar） |
|

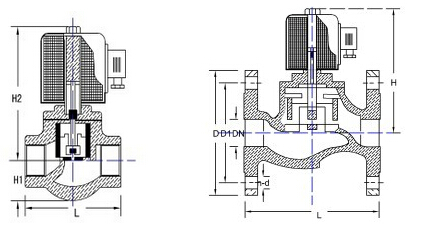

| 規格參數表 | |||||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | D | D1 | b | n-d | 直動式 | 先導式 |
| LD7315 | 1/2 | 15 | 3.7 | 82 | 150 | / | / | / | / | 0～8 | 0.4～10 |
| LD7320 | 3/4 | 20 | 7 | 100 | 192 | / | / | / | / | 0～8 | 0.4～10 |
| LD7325 | 1 | 25 | 11 | 110 | 195 | / | / | / | / | 0～8 | 0.4～10 |
| LD7332 | 1 1/4 | 32 | 14 | 118 | 206 | / | / | / | / | 0～8 | 0.4～10 |
| LD7340 | 1 1/2 | 40 | 24 | 125 | 209 | / | / | / | / | 0～8 | 0.4～10 |
| LD7350 | 2 | 50 | 35 | 128 | 225 | / | / | / | / | 0～8 | 0.4～10 |
| LD7315F | 法蘭 | 15 | 3.7 | 101 | 150 | 95 | 65 | 4-Φ12 | 0～8 | 0.4～10 | |
| LD7320F | 法蘭 | 20 | 7 | 107 | 192 | 105 | 75 | 4-Φ14 | 0～8 | 0.4～10 | |
| LD7325F | 法蘭 | 25 | 11 | 106 | 195 | 115 | 85 | 4-Φ14 | 0～8 | 0.4～10 | |
| LD7332F | 法蘭 | 32 | 14 | 120 | 206 | 140 | 100 | 4-Φ18 | 0～8 | 0.4～10 | |
| LD7340F | 法蘭 | 40 | 24 | 146 | 209 | 150 | 110 | 4-Φ18 | 0～8 | 0.4～10 | |
| LD7350F | 法蘭 | 50 | 35 | 146 | 225 | 165 | 125 | 4-Φ18 | 0～8 | 0.4～10 | |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
