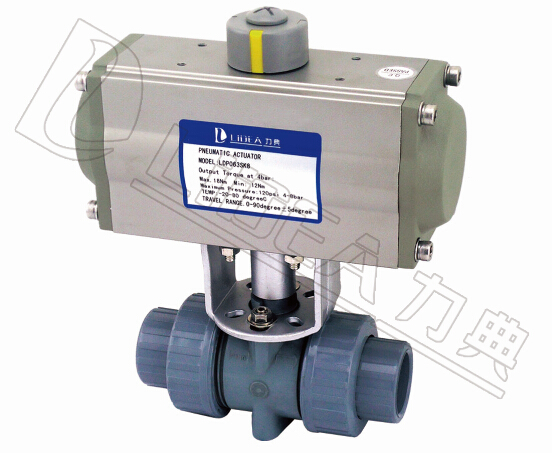

LDBAALP系列?氣動UPVC雙由令球閥
? |
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN10 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?內螺紋 | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?UPVC、CPVC、PP、PVDF、ABS | |
| ? | 閥桿材質 ?UPVC、CPVC、PP、PVDF、ABS | |
| 功能選項 | 密封材料??PTFE | |
| 防 爆 型??防爆等級：dIIBT4 | 球體材質??UPVC、CPVC、PP、PVDF、ABS | |
| 信號反饋??X1機械無源信號，X2有源信號 | 工作溫度 | ??C1：-20℃～80℃(S) |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ? | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ? | |
| ? | 附件選項 | |
| 標準規范 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 規格 ?DN15-DN100(1/2''-4'') | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 工作壓力? 10kg/cm2 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 材質??PVC、CPVC、PPG/FRPP、PPH | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 標準??國際GB德標DIN美標ANSI 日標JIS | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| 標準??臺灣地區CNS PT NPT | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|

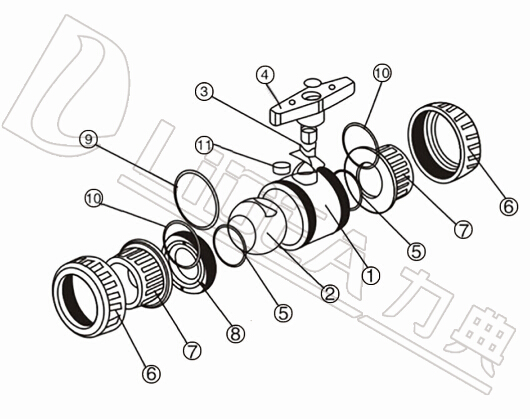

| 零件結構材質表 | ||
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | PVC/CPVC/PPG/PPHABS |
| 2 | 球體 | PVC/CPVC/PPG/PPHABS |
| 3 | 閥桿 | PVC/CPVC/PPG/PPHABS |
| 4 | 手柄 | ABS |
| 5 | 球密封 | PTFE |
| 6 | 鎖母 | PVC/CPVC/PPG/PPHABS |
| 7 | 接管 | PVC/CPVC/PPG/PPHABS |
| 8 | 密封支架 | PVC/CPVC/PPG/PPHABS |
| 9 | 型環 | EPDM/PPM |
| 10 | 型環 | EPDM/PPM |
| 11 | 型環 | EPDM/PPM |
|

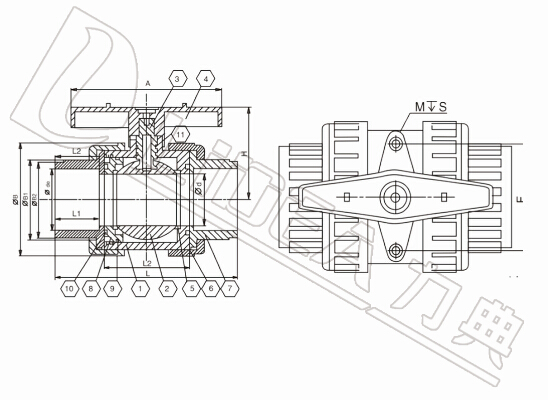

| 主要外形連接尺寸Q61(6、8、2）1F(N、P、Y)-PN16～64(1.6～6.4MPA) | ||||||||||||||
| 型號 | DN | in | d | L | H | L1 | L2 | NID/de | A | B | B1 | B2 | MXS | F |
| LDBAALP15 | 15 | 1/2 | 15 | 99 | 50 | 21 | 47 | 20 | 72 | 54 | 34 | 32 | 3*7 | 30 |
| LDBAALP20 | 20 | 3/4 | 20 | 117 | 61 | 25 | 54 | 25 | 78 | 62 | 40 | 37 | 6*8 | 33 |
| LDBAALP25 | 25 | 1 | 25 | 132 | 68 | 29 | 62 | 32 | 85 | 72 | 47 | 45 | 6*11 | 40 |
| LDBAALP32 | 32 | 1 1/4 | 30 | 142 | 80 | 29 | 69 | 40 | 88 | 84 | 57 | 55 | 8*11 | 47 |
| LDBAALP40 | 40 | 1 1/2 | 38 | 158 | 89 | 31 | 80 | 50 | 108 | 95 | 64 | 61 | 8*11 | 52 |
| LDBAALP50 | 50 | 2 | 48 | 176 | 103 | 38 | 85 | 63 | 133 | 116 | 77 | 75 | 8*15 | 70 |
| LDBAALP65 | 65 | 2 1/2 | 65 | 256 | 128 | 58 | 124 | 75 | 220 | 147 | 97 | 90 | 10*15 | 95 |
| LDBAALP80 | 80 | 3 | 76 | 266 | 135 | 64 | 124 | 90 | 220 | 164 | 116 | 112 | 10*15 | 120 |
| LDBAALP100 | 100 | 4 | 100 | 337 | 163 | 90 | 139 | 100 | 250 | 204 | 137 | 131 | 12*20 | 150 |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
