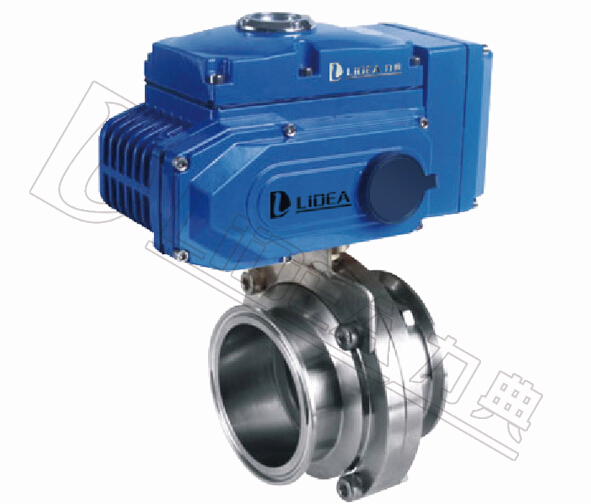

| LDBUK系列 電動衛生級卡箍蝶閥 |
|
| 閥體說明 | 技術參數 | |
| 公稱通徑 25-100mm | 電壓電壓 AC220V、AC380V（其它特制) | |
| 公稱壓力 PN10、PN16 | 環境溫度 -30℃～+70℃ | |
| 連接方式 卡箍連接 | 防護等級 IP67 | |
| 閥體材質 SS304、SS316、SS316L | 功能選項 | |
| 碟板材質 SS304、SS316、SS316L | 防 爆 型 防爆等級：dIIBT5 | |
| 密封材料 硅橡膠、PTFE、EPDM | 信號反饋 X1機械無源信號，X2有源信號 | |
| 工作溫度 | C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 |
| C7：-30℃～350℃ | 帶加熱器 可在潮濕環境干燥執行內元件。 | |
| C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| C9：-40℃～450℃ | 適用介質 蒸汽、氧氣、奶制品、液體氣體 | |
| 手動功能 電動執行器帶有手動開閥、關閥功能。 | ||
| 備注 電動參數請另參考選配的電動執行器資料 | ||
|

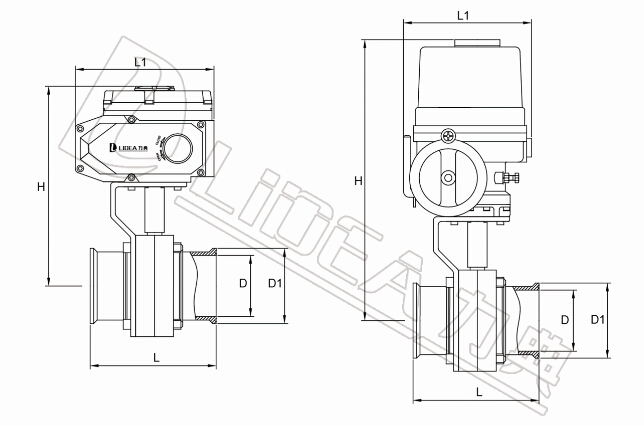

| GB閥體尺寸配LDE電動執行器 | ||||||||||
| 規格型號 | DN | 焊接式 | 卡箍式 | E-電動頭 | ||||||
| L | D | D1 | L | L1 | H | D | D1 | |||
| LDBUK25 | 25 | 40 | 21.1 | 25.4 | 66 | 269.5 | 309 | 22.4 | 50.5 | LDE-010 |
| LDBUK32 | 32 | 66 | 269.5 | 309 | 28.8 | 50.5 | LDE-010 | |||
| LDBUK40 | 40 | 50 | 34.8 | 38.1 | 66 | 269.5 | 313 | 35.1 | 50.5 | LDE-010 |
| LDBUK50 | 50 | 50 | 47.5 | 50.8 | 72 | 269.5 | 320 | 47.8 | 64 | LDE-010 |
| LDBUK65 | 65 | 50 | 60.2 | 63.5 | 76 | 269.5 | 327 | 59.5 | 77.5 | LDE-010 |
| LDBUK80 | 80 | 50 | 72.9 | 76.2 | 76 | 269.5 | 337 | 72.2 | 91 | LDE-010 |
| LDBUK100 | 100 | 64 | 97.4 | 101.6 | 90 | 269.5 | 374 | 97.6 | 119 | LDE-000 |
| GB閥體尺寸配LDX電動執行器 | ||||||||||
| 規格型號 | DN | 焊接式 | 卡箍式 | E-電動頭 | ||||||
| L | D | D1 | L | L1 | H | D | D1 | |||
| LDBUK25 | 25 | 40 | 21.1 | 25.4 | 66 | 188 | 190 | 22.4 | 50.5 | LDX-005 |
| LDBUK32 | 32 | 66 | 188 | 190 | 28.8 | 50.5 | LDX-005 | |||
| LDBUK40 | 40 | 50 | 34.8 | 38.1 | 66 | 188 | 194 | 35.1 | 50.5 | LDX-005 |
| LDBUK50 | 50 | 50 | 47.5 | 50.8 | 72 | 188 | 201 | 47.8 | 64 | LDX-005 |
| LDBUK65 | 65 | 50 | 60.2 | 63.5 | 76 | 188 | 208 | 59.5 | 77.5 | LDX-005 |
| LDBUK80 | 80 | 50 | 72.9 | 76.2 | 76 | 188 | 218 | 72.2 | 91 | LDX-010 |
| LDBUK100 | 100 | 64 | 97.4 | 101.6 | 90 | 188 | 255 | 97.6 | 119 | LDX-010 |
| 應用領域 |
| 本產品采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易 |
| 使過程停機時間縮短。廣泛應用于如：食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、拆裝 |
| 方便等優點。 |
| 產品特點 |
| 1、設計新穎、合理、結構獨特、重量輕、啟閉迅速； |
| 2、操作力矩小，操作方便，省力靈巧； |
| 3、可以任何位置安裝，維修方便； |
| 4、密封材料耐老化、耐腐蝕，使用壽命長等特點。 |
