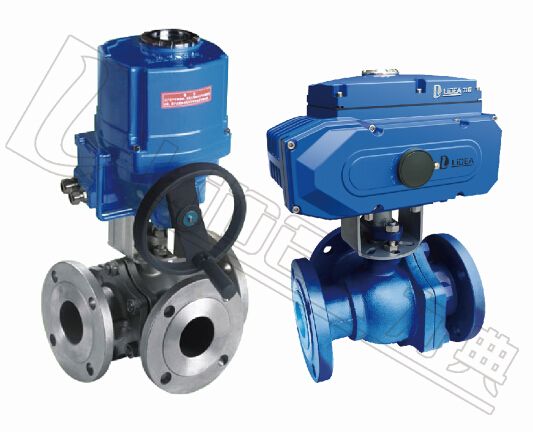

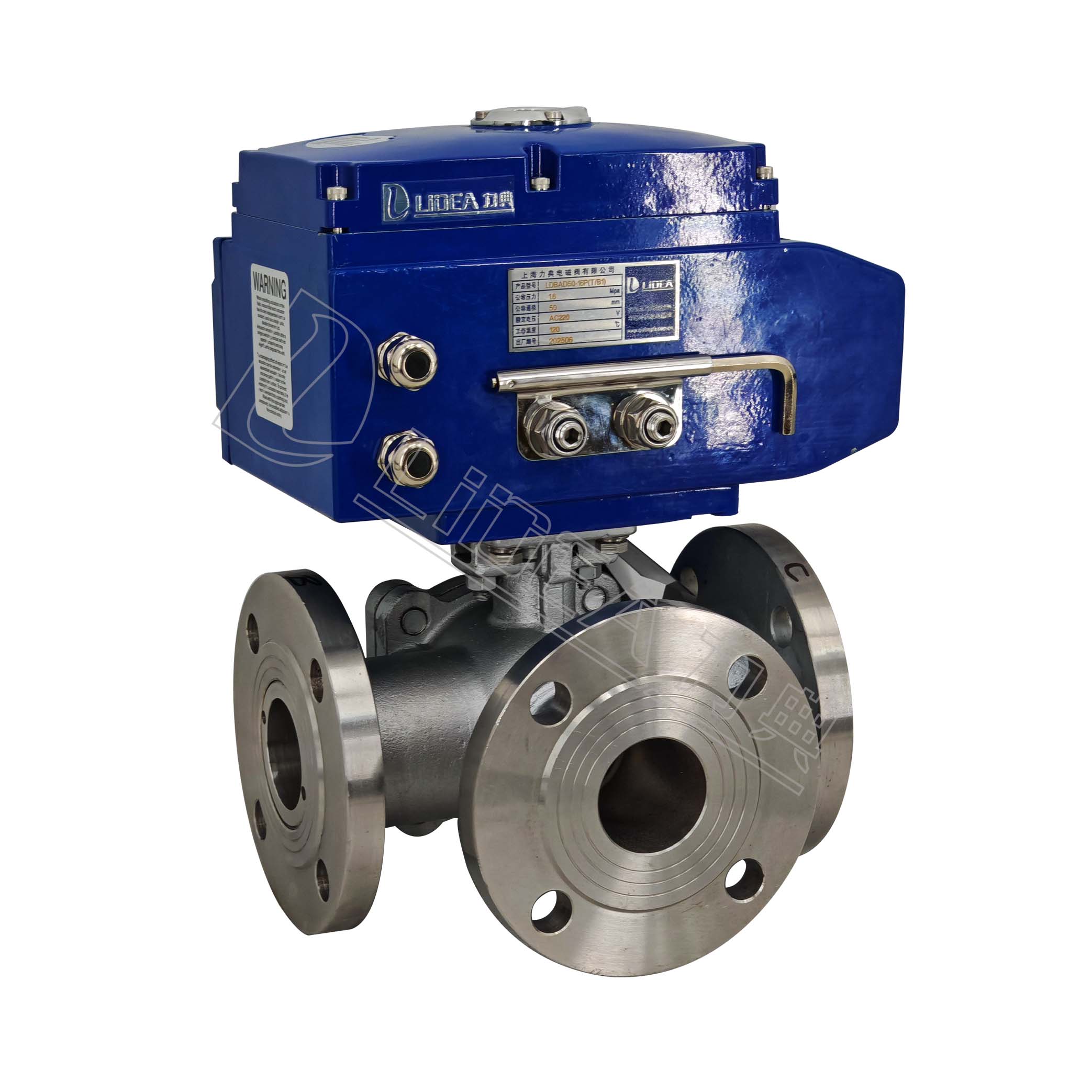

LDBAD系列?電動法蘭式三通球閥 |
閥體參數 | 技術參數 | |
公稱通徑? 15-100mm | 電壓電壓? AC220V、AC380V(其它特制 | |
公稱壓力? PN10、 PN16、PN25 | 環境溫度? -30℃~+70℃ | |
連接方式? 法蘭連接 | 防護等級? IP67 | |
閥體材質? WCB、SS304、SS316、SS316L | ? | |
碟板材質? WCB、SS304、SS316、SS316L | 功能選項 | |
密封材料? PTFE、合金密封 | 防 爆 型? 防爆等級:dIIBT5 | |
工作溫度 | C6:-30℃~250℃ | 信號反饋? X1機械無源信號,X2有源信號 |
C7:-30℃~350℃ | 手動功能? 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C8:-40℃~400℃ | 開關型?? 通電開到位,通電關到位。 | |
C9:-40℃~450℃ | 調節型? ?調節型輸入4~20mA、1~5V、0~10V信號,實現球閥調節功能 | |
? | 適用介質? 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
標準規范 | 備注?? ?電動參數請另參考選配的電動執行器資料 | |
法蘭標準?? ?GB9113.1 | ? | |
檢測與試驗? ?GB/T13927-1992 | 設計標準?? ?GB/T12237-1989 |

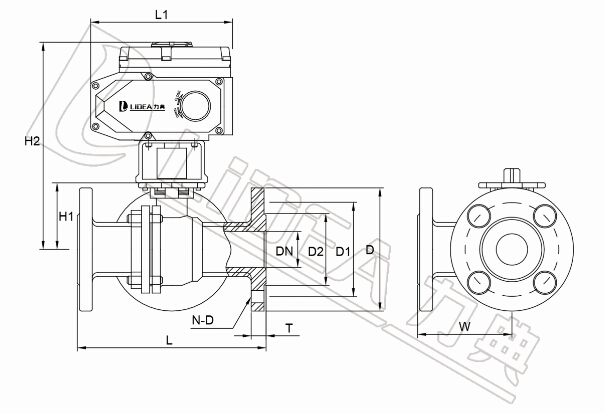

GB閥體尺寸(mm)配LDE電動執行器 | ||||||||||
規格型號 | DN | L | D | D1 | D2 | H1 | H2 | W | Z-ФD | E-電動頭 |
LDBAD15 | 15 | 150 | 95 | 65 | 45 | 65 | 297 | 75 | 4-Ф14 | LDE-010 |
LDBAD20 | 20 | 160 | 105 | 75 | 55 | 80 | 312 | 80 | 4-Ф14 | LDE-010 |
LDBAD25 | 25 | 180 | 115 | 85 | 65 | 90 | 322 | 90 | 4-Ф14 | LDE-010 |
LDBAD32 | 32 | 200 | 135 | 100 | 78 | 115 | 347 | 100 | 4-Ф18 | LDE-010 |
LDBAD40 | 40 | 220 | 145 | 110 | 85 | 125 | 357 | 110 | 4-Ф18 | LDE-010 |
LDBAD50 | 50 | 240 | 160 | 125 | 100 | 155 | 434 | 120 | 4-Ф18 | LDE-015 |
LDBAD65 | 65 | 260 | 180 | 145 | 120 | 165 | 454 | 130 | 4-Ф18 | LDE-015 |
LDBAD80 | 80 | 280 | 195 | 160 | 135 | 187 | 465 | 140 | 8-Ф18 | LDE-020 |
LDBAD100 | 100 | 320 | 215 | 180 | 155 | 215 | 513 | 160 | 8-Ф18 | LDE-030 |
? | ||||||||||
GB閥體尺寸(mm)配LDX電動執行器 | ||||||||||
規格型號 | DN | L | D | D1 | D2 | H1 | H2 | W | Z-ФD | E-電動頭 |
LDBAD15 | 15 | 150 | 95 | 65 | 45 | 65 | 188 | 75 | 4-Ф14 | LDX-005 |
LDBAD20 | 20 | 160 | 105 | 75 | 55 | 80 | 202 | 80 | 4-Ф14 | LDX-005 |
LDBAD25 | 25 | 180 | 115 | 85 | 65 | 90 | 212 | 90 | 4-Ф14 | LDX-010 |
LDBAD32 | 32 | 200 | 135 | 100 | 78 | 115 | 238 | 100 | 4-Ф18 | LDX-010 |
LDBAD40 | 40 | 220 | 145 | 110 | 85 | 125 | 248 | 110 | 4-Ф18 | LDX-016 |
LDBAD50 | 50 | 240 | 160 | 125 | 100 | 155 | 278 | 120 | 4-Ф18 | LDX-016 |
LDBAD65 | 65 | 260 | 180 | 145 | 120 | 165 | 288 | 130 | 4-Ф18 | LDX-016 |
LDBAD80 | 80 | 280 | 195 | 160 | 135 | 187 | 359 | 140 | 8-Ф18 | LDX-020 |
LDBAD100 | 100 | 320 | 215 | 180 | 155 | 215 | 488 | 160 | 8-Ф18 | LDX-040 |
? |
應用領域 |
?本產品采用回轉式角形程電動執行機構,以AC220V、AC380V或DC24V電源電壓作動力,接受工業自動化儀表控制系統輸入的(4- |
20mA)電流信號,即可控制運轉,實現對工藝介質的比例調節或二位切換控制,三通球閥是綜合國內外先進技術而開發的新型三通切 |
換調節閥。標準球芯有L型三通和T型三通兩種,改變球芯與管道的相對角度。可以對三支管道流體實現不同的組合控制;T型孔道可 |
起配比作用,適用于液體、氣體、蒸汽等介質的配比調節與控制。 |
? |
產品特點 |
?1、三通球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變球閥孔道與管道口的連接 |
狀態,纖維顆粒狀的流體,也適用于密封要求較嚴格的場合。 |
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連 |
接或關閉。 |
3、四座密封三通球閥具有造型美觀、結構緊湊合理,她不僅可實現介質流向的切換,也可使三個通道相互連通。同時可關閉任何一 |
個通道,使另外兩個通道,靈活控制管路是介質的合流或分流(如流向圖B)。 |
4、T型閥芯孔道可使三條正交的管道相互連通,起分流或合流作用;L型孔道連接相互正交的兩兩道,使另外一條孔道切斷,起改變 |
介質流向作用。 |
