| LD66系列?膜片電磁閥 |
|
? |
| 應用范圍 | 技術參數 | |||
| 適用于航天軍工、石化電力、造船業、冶金鋼鐵、電鍍涂裝、燃?xì)馊加汀h(huán)保設備、吹灰除塵、分析測量?jī)x器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等工業控制系統。 | 介質溫度：C2：-10℃～90℃（130℃可選） | |||
| 工作壓力：0～10bar，0.3～16bar | ||||
| 運作方式：分步直動式、先導式 | ||||
| 工作型式：常閉(標準）、常開（可選）、防爆型 | ||||
| 閥體材質：黃銅、SS304 | ||||
| 密封材質：NBR（標準）、FPM、EPDM(可選） | ||||
| ? | ? | |||
| 功能選項 | 電氣參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 380V 110V, DC24V 12V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 防護等級： IP65 H級 | |
| K | 常開型 | 通電閥關，斷電閥開 | 先導功率： | AC:DN≤8mm,12VA;DN≥22,23VA |
| E | 防爆型 | 防爆等級：ExdII BT4 | DC:DN≤8mm,11W ;DN≥22,12W | |
| T? | 定時器? | 可以設定開、關間隔時間 | 直動功率: | AC:DN≤15mm,23VA;DN≥20,25VA |
| ? | DC:DN≤15mm,12W ;DN≥22,22W | |||
|
| 規格參數表(常閉型) (“SS”不銹鋼材質可選） | ||||||||

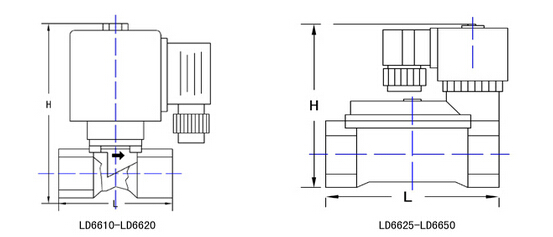

| 型號 | 接口G | 通徑mm | Cv值 | L | W | H | 工作壓力 | |
| 直動式 | 先導式 | |||||||
| LD6608 | 1/4 | 10 | 1.4 | 50 | 38 | 85 | 0～10 | 0.3～10 |
| LD6610 | 3/8 1/2 | 10 | 1.63 | 50 | 38 | 85 | 0～10 | 0.3～10 |
| LD6615 | 1/2 3/4 | 15 | 2.8 | 50 | 38 | 85 | 0～10 | 0.3～16 |
| LD6620 | 3/4 | 22 | 4.6 | 60 | 44 | 96 | 0～10 | 0.3～16 |
| LD6625 | 1 | 25 | 5.8 | 83 | 65 | 117 | NO | 0.3～16 |
| LD6625B | 1 | 25 | 8.3 | 115 | 70 | 116 | NO | 0.3～16 |
| LD6632B | 1 1/4 | 38 | 18 | 136 | 95 | 132 | NO | 0.3～16 |
| LD6640B | 1 1/2 | 40 | 21 | 136 | 95 | 132 | NO | 0.3～16 |
| LD6650B | 2 | 50 | 32.6 | 161 | 112 | 145 | NO | 0.3～16 |
| ? | ? | ? | ? | ? | ? | ? | ? |
| 規格參數表(常開型) (“SS”不銹鋼材質可選） | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | W | H | 工作壓力 |
| LD6610-K | 1/4 3/8 | 10 | 2.8 | 50 | 38 | 99 | 0.3～16 |
| LD6615-K | 1/2 3/4 | 15 | 2.8 | 50 | 38 | 99 | 0.3～16 |
| LD6620-K | 3/4 | 20 | 4.6 | 60 | 44 | 131 | 0.3～16 |
| LD6625-K | 1 | 25 | 8.3 | 83 | 65 | 131 | 0.3～16 |
| LD6625B-K | 1 | 25 | 8.3 | 115 | 70 | 136 | 0.3～16 |
| LD6632B-K | 1 1/4 | 38 | 18 | 136 | 95 | 154 | 1～16 |
| LD6640B-K | 1 1/2 | 40 | 21 | 136 | 95 | 154 | 1～16 |
| LD6650B-K | 2 | 50 | 32.6 | 161 | 112 | 178 | 1～16 |
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
