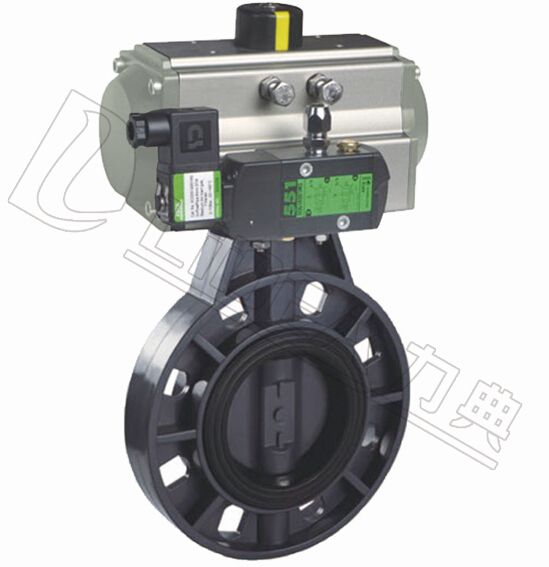

LDBULP系列 氣動UPVC對夾蝶閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN10 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭標準：JB、GB(特選ANSI、JIS） | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 UPVC、CPVC、PP、PVDF、ABS | |
| 閥芯材質 STEEL、304、316 | ||
| 功能選項 | O型圈 EPDM、FPML | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C7：-20℃～80℃(S) |
| 信號反饋 X1機械無源信號，X2有源信號 | ||
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | ||
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 規格 DN50-DN200(2''-8'') | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 工作壓力 DN50-DN150 10kg/cm2 DN200 6kg/cm2 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 材質 PVC、CPVC、PPG、FRPP、PPH、PP-R、ABS、PE | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 標準 國際GB德標DIN美標ANSI 日標JIS | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 標準 臺灣地區CNS PT NPT | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

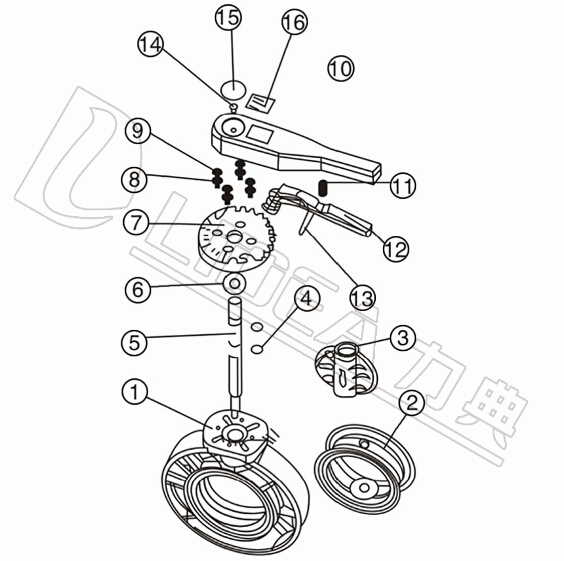

| 零件結構材質表 | ||
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | PVC/CPVC/PPG/PPH |
| 2 | 閥座 | EPDM/FPM |
| 3 | 閥板 | PVC/CPVC/PPG/PPH |
| 4 | 型環 | EPDM/FPM |
| 5 | 閥桿 | STEEL 304 316 |
| 6 | 擋塊 | ABS |
| 7 | 方向盤 | ABS |
| 8 | 螺釘 | STEEL |
| 9 | 螺釘護蓋 | ABS |
| 10 | 手柄 | ABS |
| 11 | 彈簧 | 304 |
| 12 | 副把 | ABS |
| 13 | 銷釘 | STEEL |
| 14 | 螺栓 | STEEL |
| 15 | 商標蓋 | ABS |
| 16 | 規格標牌 | ABS |
|
| 手柄蝶閥尺寸表 | |||||||||||||||||||
| SIAE | P.C.D.ΦD1 | n-Φe | |||||||||||||||||
| 型號 | DN | in | #D | DIN | ANSI | JIS | ΦD | L | Φ1 | L1 | W | H1 | H2 | H | DIN | JNS | JIS | PSI | MPa |
| LDBULP50 | 50 | 2 | 160 | 125 | 121 | 120 | 48 | 43 | 124 | 190 | 55 | 100 | 143 | 223 | 4-19 | 4-16 | 4-19 | 150 | 1 |
| LDBULP65 | 65 | 2 1/2 | 180 | 145 | 140 | 140 | 63 | 46 | 124 | 190 | 55 | 112 | 155 | 245 | 4-19 | 4-19 | 4-19 | 150 | 1 |
| LDBULP80 | 80 | 3 | 196 | 160 | 152 | 150 | 78 | 49 | 124 | 240 | 55 | 120 | 172 | 270 | 8-19 | 4-19 | 8-19 | 150 | 1 |
| LDBULP100 | 100 | 4 | 228 | 180 | 191 | 175 | 98 | 54 | 124 | 240 | 55 | 140 | 194 | 380 | 8-19 | 8-19 | 8-19 | 150 | 1 |
| LDBULP125 | 125 | 5 | 258 | 210 | 216 | 210 | 122 | 64 | 170 | 310 | 72 | 168 | 223 | 352 | 8-19 | 8-19 | 8-19 | 150 | 1 |
| LDBULP150 | 150 | 6 | 287 | 240 | 241 | 240 | 146 | 70 | 170 | 310 | 72 | 181 | 239 | 382 | 8-23 | 8-23 | 8-23 | 150 | 1 |
| LDBULP200 | 200 | 8 | 344 | 295 | 298 | 290 | 199 | 88 | 170 | 310 | 72 | 215 | 280 | 452 | 8-23 | 8-23 | 12-23 | 100 | 0.6 |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
