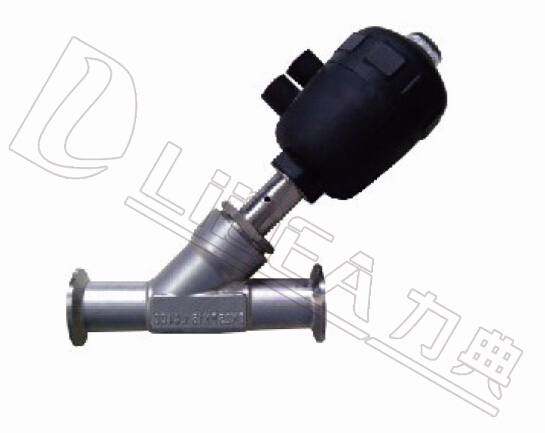

LDY2001系列?氣動卡箍角座閥 ? |
技術參數 | ? |
管道壓力?? | Max 1.6MPA(232psi) |
控制壓力?? | 0.3-0.8MPA(43.5-116psi) |
控制介質?? | 中性氣體或空氣 |
閥體材料?? | CF8M/CF8 |
密封材料?? | PTFE |
氣缸材料?? | CF8 |
氣缸尺寸?? | 50mm,63mm,80mm,100mm |
適用介質? | ?水,酒精,油,燃料,蒸汽,中性氣體或液體,有 機溶劑,酸堿溶液 |
介質粘度?? | ??Max 600mm2/s ?? |
介質溫度? | ?-10℃~+180℃ |
環境溫度?? | -10℃~+80℃ |
控制形式?? | 標準常閉、常開、單作用 |
連接形式?? | 螺紋式,焊接時,法蘭式,快裝式 |
|
|
特點: | ? |
? | 流量大、流阻小、無水錘 |
? | Y型設計,增加30%流量 |
? | 超長使用壽命 |
? | 閥桿自動校正,自潤滑,免維護 |
? | 氣缸采用不銹鋼材質,在惡劣的環境中更加優秀,可360°旋轉 |

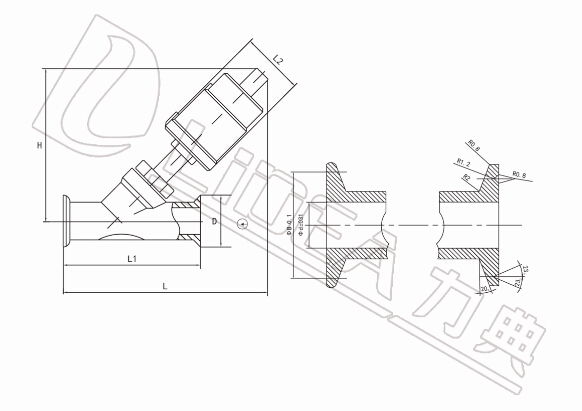

外形尺寸 | |||||||
型號 | DN | L | L1 | L2 | H | D | 執行器 |
LDY200115 | 15 | 160 | 120 | 62 | 120 | 50.5 | Φ50 |
LDY200120 | 20 | 165 | 140 | 62 | 130 | 50.5 | Φ50 |
LDY200125 | 25 | 190 | 160 | 76 | 160 | 50.5 | Φ63 |
LDY200132 | 32 | 220 | 176 | 76 | 195 | 50.5 | Φ63 |
LDY200140 | 40 | 230 | 190 | 76 | 245 | 50.5 | Φ63 |
LDY200150 | 50 | 300 | 210 | 96 | 295 | 64 | Φ80 |
