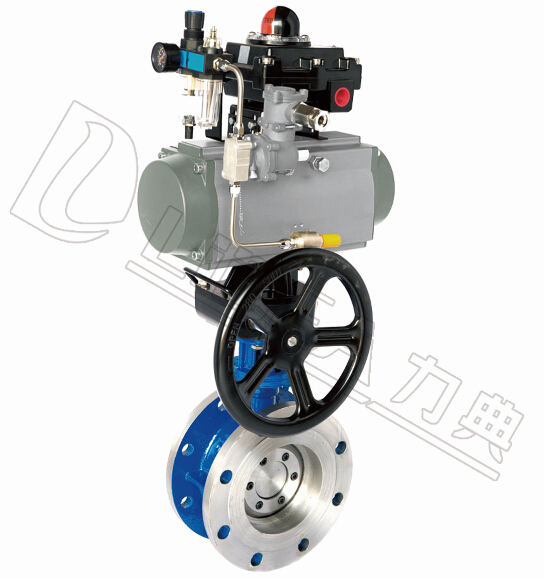

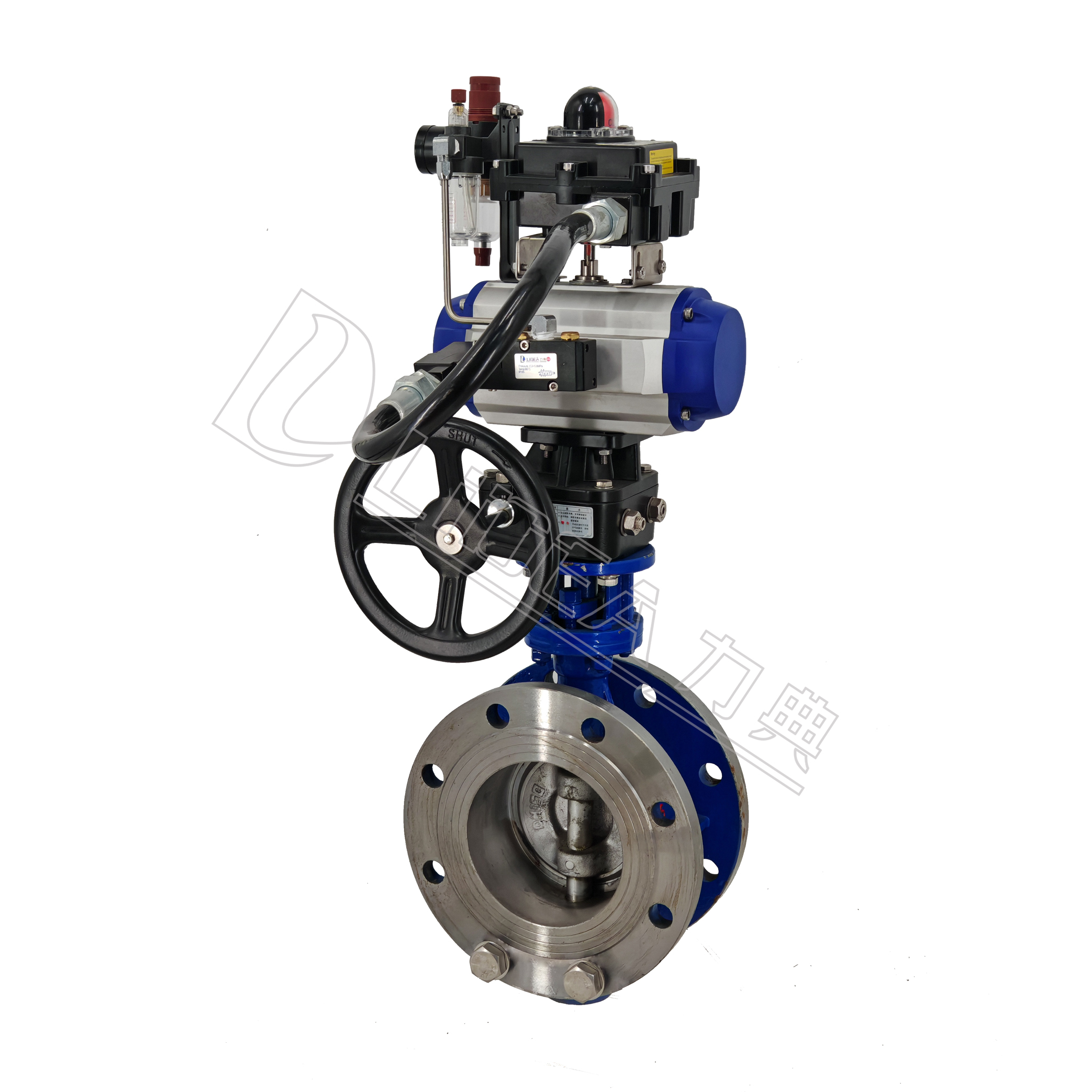

LDBUCHP系列?氣動法蘭硬密封蝶閥
? |
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN6、PN10、PN16、PN25、PN40 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?法蘭JB、GB(特選ANSI、JIS) | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?WCB、SS304、SS316、SS316L | |
| ? | 閥板材質 ?WCB、SS304、SS316、SS316L | |
| 功能選項 | 密封材料??Y(多層或混合硬密封）、S（不銹鋼金屬密封） | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ? C6：-30℃～250℃(Y) |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C7：-30℃～350℃(S) | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C8：-40℃～400℃(S) | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ??C9：-40℃～450℃(S) | |
| ? | ? | |
| 標準規范 | ? | |
| 設計依據??GB標準、ABSI標準 | 附件選項 | |
| 法蘭標準??GB9113、GB9113、GB9115 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 設計標準??GB 12238 API609 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度??GB/12221 ANSI B16.10 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭連接??GB/12221 ANSI B16.10 | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸??JB/9113、JB/T79 ?ANSI B16.5(2～24'') | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| ????????????? ANSI B16.47(26～32'') | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
| 實驗和檢驗??JB/T9092 API598 | ? | |
|

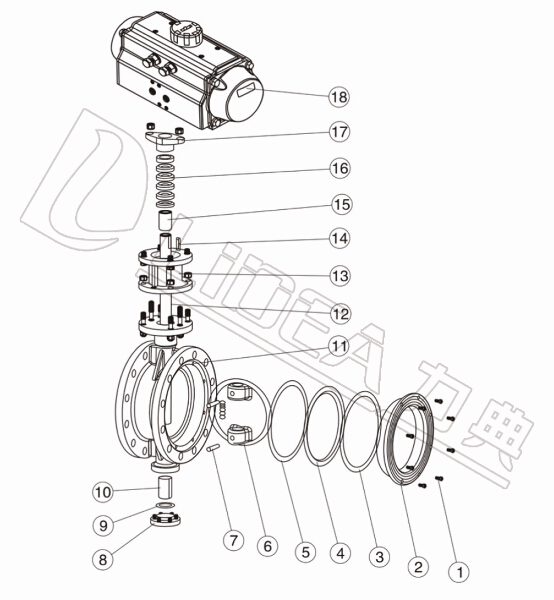

| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 內六角螺絲 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 2 | 閥蓋 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 3 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 4 | 閥座 | 不銹鋼+柔性石墨、PTFE | |||
| 5 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 6 | 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 7 | 圓柱銷 | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 下蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 不銹鋼+柔性石墨、PTFE | |||
| 10 | 襯套 | PTFE復合軸承 | |||
| 11 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 12 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 支架 | WCB | WCB | WCB | |
| 14 | 鍵 | 45 | 45 | 45 | |
| 15 | 襯套 | PTFE復合軸承 | |||
| 16 | 填料 | 柔性石墨、PTFE | |||
| 17 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 18 | 氣動執行器 | LDP系列、LDSK系列、AW系列 | |||
|

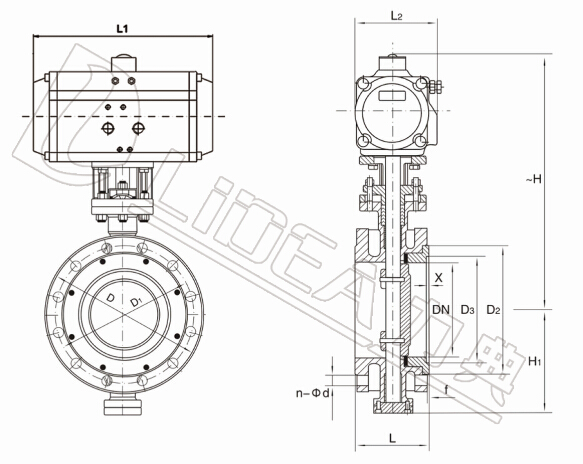

| 主要外形連接尺寸D643H(F、Y)-PN16(1.6MPA) | ||||||||||||
| 型號 | DN | L | L1 | L2 | ～H | H1 | D | D1 | D2 | f | n-Φd | 執行器型號 |
| LDBUCHP50 | 50 | 108 | 159/211 | 83/95 | 277/205 | 65 | 165 | 125 | 99 | 3 | 4-Φ18 | LD065P/LD083SK |
| LDBUHP65 | 65 | 112 | 211/248 | 95/107 | 287/315 | 75 | 185 | 145 | 118 | 3 | 4-Φ18 | LD075P/LD083SK |
| LDBUCHP80 | 80 | 114 | 248/269 | 107/123 | 365/375 | 85 | 200 | 160 | 132 | 3 | 8-Φ18 | LD083P/LD105SK |
| LDBUCHP100 | 100 | 127 | 269/315 | 123/141 | 420/436 | 130 | 220 | 180 | 156 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBUCHP125 | 125 | 140 | 315/345 | 141/152 | 436/462 | 175 | 250 | 210 | 184 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBUCHP150 | 150 | 140 | 345/409 | 152/172 | 466/543 | 190 | 285 | 240 | 211 | 3 | 8-Φ22 | LD140P/LD160SK |
| LDBUCHP200 | 200 | 152 | 409/438 | 172/187 | 593/665 | 215 | 340 | 295 | 266 | 3 | 12-Φ22 | LD160P/LD190SK |
| LDBUCHP250 | 250 | 165 | 438/550 | 187/215 | 682/752 | 265 | 405 | 355 | 319 | 3 | 12-Φ26 | LD190P/LD210SK |
| LDBUCHP300 | 300 | 178 | 550/600 | 215/240 | 725/772 | 305 | 460 | 410 | 370 | 4 | 12-Φ26 | LD190P/LD210SK |
| LDBUCHP350 | 350 | 190 | 600/633 | 240/262 | 832/880 | 340 | 520 | 470 | 429 | 4 | 16-Φ26 | LD210P/LD240SK |
| LDBUCHP400 | 400 | 216 | 633/730 | 262/330 | 862/968 | 360 | 580 | 525 | 480 | 4 | 16-Φ30 | LD240P/LD270SK |
| LDBUCHP450 | 450 | 222 | 633/1700 | 262/440 | 945/1005 | 400 | 640 | 585 | 548 | 4 | 20-Φ30 | LD270P/AW20S |
| LDUBCHP500 | 500 | 229 | 730/1700 | 330/440 | 1058/1060 | 430 | 715 | 650 | 609 | 4 | 20-Φ33 | AW20S/AW25S |
| LDBUCHP600 | 600 | 267 | 1180/1700 | 365/440 | 1108/1195 | 490 | 840 | 770 | 720 | 5 | 20-Φ36 | AW25/AW35S |
| LDBUCHP700 | 700 | 292 | 1320/1970 | 440/480 | 1170/1255 | 555 | 910 | 840 | 794 | 5 | 24-Φ36 | AW28/AW35S |
| LDBUCHP800 | 800 | 318 | 1430/2700 | 480/560 | 1325/1365 | 620 | 1025 | 950 | 901 | 5 | 24-Φ39 | AW28/AW35S |
| ? | ||||||||||||
|
主要外形連接尺寸D643H(F、Y)-PN25(2.5MPA) |
||||||||||||
| 型號 | DN | L | L1 | L2 | ～H | H1 | D | D1 | D2 | f | n-Φd | 執行器型號 |
| LDBUCHP50 | 50 | 108 | 159/211 | 83/95 | 277/205 | 65 | 165 | 125 | 99 | 3 | 4-Φ18 | LD063P/LD083SK |
| LDBUHP65 | 65 | 112 | 211/248 | 95/107 | 287/325 | 75 | 185 | 145 | 118 | 3 | 8-Φ18 | LD075P/LD083SK |
| LDBUCHP80 | 80 | 114 | 248/269 | 107/123 | 365/391 | 85 | 200 | 160 | 132 | 3 | 8-Φ18 | LD083P/LD105SK |
| LDBUCHP100 | 100 | 127 | 269/315 | 123/141 | 420/457 | 130 | 235 | 190 | 156 | 3 | 8-Φ22 | LD105P/LD125SK |
| LDBUCHP125 | 125 | 140 | 315/345 | 141/152 | 436/462 | 175 | 270 | 220 | 184 | 3 | 8-Φ26 | LD125P/LD140SK |
| LDBUCHP150 | 150 | 140 | 409/438 | 172/187 | 466/543 | 190 | 300 | 250 | 211 | 3 | 8-Φ26 | LD140P/LD160SK |
| LDBUCHP200 | 200 | 152 | 438/550 | 187/215 | 593/665 | 215 | 360 | 310 | 274 | 3 | 12-Φ26 | LD160P/LD190SK |
| LDBUCHP250 | 250 | 165 | 550/600 | 215/240 | 682/752 | 265 | 425 | 370 | 330 | 3 | 12-Φ30 | LD190P/LD210SK |
| LDBUCHP300 | 300 | 178 | 600/633 | 240/262 | 702/820 | 305 | 485 | 430 | 389 | 4 | 16-Φ30 | LD190P/LD210SK |
| LDBUCHP350 | 350 | 190 | 633/730 | 262/330 | 832/938 | 340 | 555 | 490 | 448 | 4 | 16-Φ33 | LD210P/LD240SK |
| LDBUCHP400 | 400 | 216 | 633/1700 | 262/440 | 910/968 | 360 | 620 | 550 | 503 | 4 | 16-Φ36 | LD240P/LD270SK |
| LDBUCHP450 | 450 | 222 | 730/1700 | 330/440 | 1005/1010 | 400 | 670 | 600 | 548 | 4 | 20-Φ36 | LD270P/AW20S |
| LDUBCHP500 | 500 | 229 | 730/1700 | 330/440 | 1058/1065 | 430 | 730 | 660 | 609 | 4 | 20-Φ36 | AW20S/AW25S |
| LDBUCHP600 | 600 | 267 | 1320/1970 | 440/480 | 1110/1195 | 490 | 845 | 770 | 720 | 4 | 20-Φ39 | AW25/AW35S |
| LDBUCHP700 | 700 | 292 | 1430/2700 | 480/560 | 1255/1295 | 555 | 960 | 875 | 820 | 5 | 24-Φ42 | AW28/AW35S |
| LDBUCHP800 | 800 | 318 | 1950/2700 | 560/580 | 1325/1365 | 620 | 1085 | 990 | 928 | 5 | 24-Φ48 | AW28/AW35S |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
