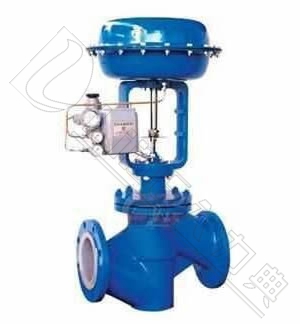

| LDZJHFP系列?氣動襯四氟單座調節閥 |
?
|
| 產品特點： | 閥體參數 |
| 具有很強的耐腐蝕性能，能抗所有濃硝酸、強堿和王水，密封性好，才有聚四氟乙烯的波紋管和填料雙重密封，確保無滲漏；泄漏量小，由于閥芯、閥座都是軟密封；可采用氣動、電動兩種執行機構，氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高. | 公稱壓力 ?PN10、PN16 |
| 連接方式? 法蘭式、（特制：焊接式） | |
| 閥體材質? WCB、SS304、SS316、SS316L | |
| 閥芯材質 ?SS、SS304、SS316、SS316L、司太萊堆焊 | |
| 密封材料 ?PTFE | |
| 技術參數 | 波 紋 管 ?SS、SS304、SS316 |
| 動作方式 ?氣開式、氣關式 | 填 ???料??聚四氟乙烯 |
| 閥座結構 ?P單座 | 推 ???桿 ?襯套2Cr13 |
| 流量特性 ?等百分比、線性 | 墊 ???片??橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
| 輸入信號 ?4~20mA DC、0~10V DC | 法蘭標準 ?GB9113-88、JB/T79-94、GB2555-81 |
| 輸出信號? 4~20mA DC、0~10V DC | 功能附件選項 |
| 防爆等級 ?EXdIIBT4、EXdIICT6 | 附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥 |
| ? | |||||||||||||||||||
| 主要技術參數 | |||||||||||||||||||
| 公稱通徑DN(mm) | G3/4'' | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
| 額定流量系數Kv | 等百分比 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 直線 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 300 | |
| 氣動執行機構型號 | 正作用 | PM280B | PM400B | PM600B | PM1000B | ||||||||||||||
| 反作用 | PM280K | PM400K | PM600K | PM1000K | |||||||||||||||
| 額定行程L(mm) | 10.16 | 25 | 40 | 60 | |||||||||||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||||||||
| 固有可調比R | 50 | ||||||||||||||||||
| 信號范圍Pr(KPa) | 20-100 40-200 80-240 | ||||||||||||||||||
| 氣源壓力Ps(MPa) | 0.14 、0.25、0.28、0.40 | ||||||||||||||||||
| 泄漏量等級 | IV級、V級、VI級 | ||||||||||||||||||
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 外形尺寸 單位：mm | |||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | ? | 486 | ? |
| A | Φ282 | Φ308 | Φ394 | Φ498 | |||||||
| H1 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 180 | 190 | 200 |
| H2 | 390 | 390 | 450 | 450 | 460 | 590 | 590 | 600 | 730 | 780 | 820 |
