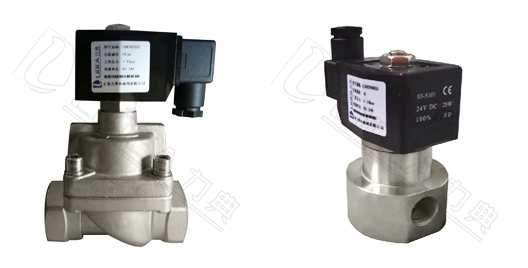

| LD62H系列 精巧高壓電磁閥 |
|
| 應用范圍 | 技術參數 | |||
| 適用于試驗及測試設備、CNG設備、燃?xì)庠O(shè)備、液壓系統設備、礦山機械、壓縮機、空分設備、高壓泵站、清洗設備、機器制造等自動化控制。 | 介質溫度：C2:0℃～80℃ C3:0℃～120℃ | |||
| 工作壓力：0～100bar | ||||
| 運作方式：直動式 先導式 | ||||
| 工作型式：常閉型 | ||||
| 閥體材質：黃銅、SS304、SS316 | ||||
| 密封材質：NBR、VITON、EPDM | ||||
| 功能選項 | 電氣參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V DC24V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈：IP65 F級 | |
| 其他選配 | 額定功率： | DN1～2.5mm AC 24VA, DC 18.5W | ||
| *美標NPT螺紋定做 | DN8～25mm AC 33VA, DC 32W | |||
| 規格參數表(常閉型) | ||||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | W | 工作壓力 | |||
| 氣、水 | 輕油≤22CST | |||||||||
| AC | DC | AC | DC | |||||||
| LD62H01 | 1/8 1/4 | 1 | 0.04 | 40 | 83 | 29 | 100 | 75 | 100 | 75 |
| LD62H1.2 | 1/8 1/4 | 1.2 | 0.05 | 40 | 83 | 29 | 90 | 70 | 90 | 70 |
| LD62H1.5 | 1/8 1/4 | 1.5 | 0.08 | 40 | 83 | 29 | 75 | 50 | 75 | 50 |
| LD62H02 | 1/8 1/4 | 2.0 | 0.14 | 40 | 83 | 29 | 35 | 30 | 35 | 30 |
| LD62H2.5 | 1/8 1/4 | 2.5 | 0.23 | 40 | 83 | 29 | 20 | 15 | 20 | 15 |
| LD62H08 | 1/4 3/8 | 8.0 | 1.2 | 55 | 103 | 60 | 90 | 70 | 70 | 50 |
| LD62H15 | 3/8 1/2 | 15 | 4.2 | 75 | 130 | 52 | 75 | 55 | 55 | 35 |
| LD62H20 | 3/4 | 20 | 7 | 85 | 141 | 60 | 65 | 50 | 50 | 30 |
| LD62H25 | 1 | 25 | 11 | 100 | 148 | 70 | 55 | 45 | 45 | 30 |
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
