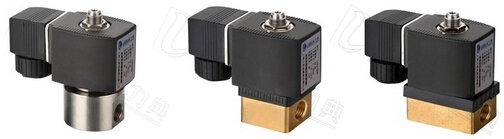

LDW23系列?二位三通電磁閥 |
 |
| 應用范圍 | 技術參數 | ||
| 適用于實驗裝備、分析儀器、流體換向、氣動控制、醫療器械、紡織印染、焊接設備、印刷設備、液壓系統、環保設備、石化電力、機器制造、食品工業等自動化控制。 | 介質溫度：C2：-10℃～80℃ | ||
| 工作壓力：0～16bar | |||
| 運作方式：直動活塞式 | |||
| 工作型式：排氣型 | |||
| 閥體材質：黃銅、SS304 | |||
| 密封材質：NBR、FKM | |||
| ? | ? | ||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V 24V, DC24V 12V |
| ?NO | 常閉型 | 通電閥開，斷電閥關 | 防護等級： IP65 H級 |
| ?K | 常開型 | 通電閥關，斷電閥開 | 額定功率：AC:10VA,DC:12W |
| ?E | 防爆型 | 防爆等級：ExdII BT4 | 電壓公差：±10% |
| 232 | 排氣型 | 通電1流向2，斷電2流向3 | 備注: 頂端通徑一律為1.5mm,Kv值為0.02 |
|
| 規格參數表(排氣型） | ||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | W | H | 工作壓力 | |
| AC | DC | |||||||
| LDW231.5 | 1/8 | 1.5 | 0.07 | 32 | 32 | 75 | 0～16 | 0～12 |
| LDW2302 | 1/8 | 2 | 0.11 | 32 | 32 | 75 | 0～10 | 0～8 |
| LDW232.5 | 1/8 | 2.5 | 0.16 | 32 | 32 | 75 | 0～6 | 0～5 |
| LDW231.5 | 1/4 | 1.5 | 0.07 | 32 | 46 | 77 | 0～16 | 0～12 |
| LDW2302 | 1/4 | 2 | 0.11 | 32 | 46 | 77 | 0～10 | 0～8 |
| LDW232.5 | 1/4 | 2.5 | 0.16 | 32 | 46 | 77 | 0～6 | 0～5 |
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 。 |
