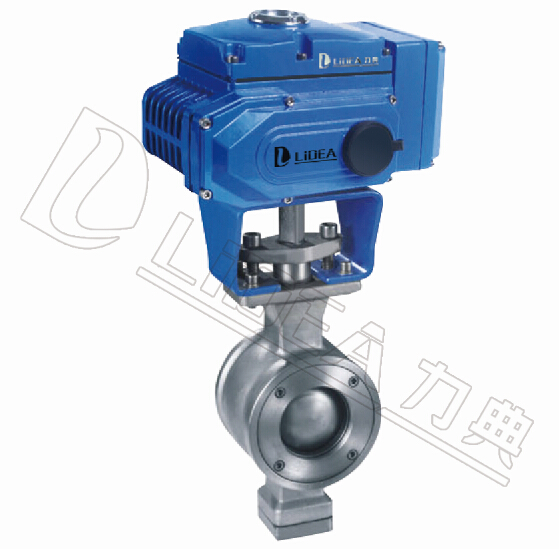

LDBAAV系列 電動V型對夾球閥(調節型)


技術參數 標準規范
電壓電壓  AC220V、AC380V(其它特制 法蘭標準     GB9113、GB9115
環境溫度  -30℃~+70℃ 檢測與試驗   GB/T13927-1992、B/T9092-1999
防護等級  IP67 設計標準     JB-T8527-1997
閥體說明 結構長度標準   GB/T12221
公稱通徑  15-250mm
公稱壓力  PN16、PN25、PN40 功能選項
連接方式  對夾連接 防 爆 型  防爆等級:dIIBT5
閥體材質  WCB、SS304、SS316、SS316L 信號反饋  X1機械無源信號,X2有源信號
碟板材質  WCB、SS304、SS316、SS316L 開關型   通電開到位,通電關到位。
鋼金屬密封) 帶加熱器  可在潮濕環境干燥執行內元件。
工作溫度 C6:-30℃~250℃ 調節型   調節型輸入420mA、15V、010V信號,實現球閥調節功能
C7:-30℃~350℃ 適用介質  水、空氣、煤氣、中性氣體或液體
C8:-40℃~400℃ 手動功能  電動執行器帶有手動開閥、關閥功能。
C9:-40℃~450℃ 備注    電動參數請另參考選配的電動執行器資料
電動閥

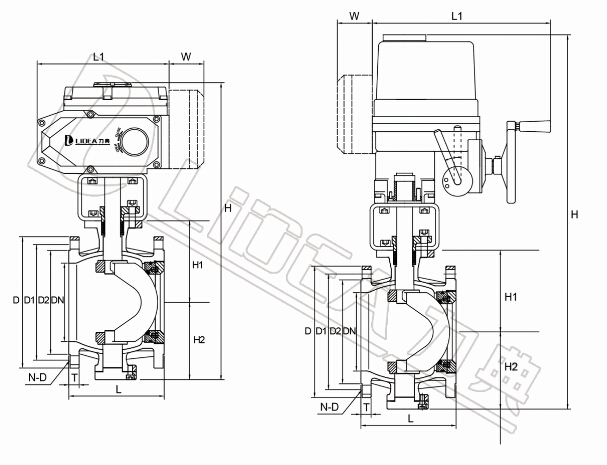

GB閥體尺寸(mm)配LDE電動執行器
規格型號 DN L D H H1 H2 L1 W E-電動頭
LDBAAV15 15 62 64 500 74 75 269.5 136.5 LDE-010
LDBAAV20 20 62 64 500 74 75 269.5 136.5 LDE-010
LDBAAV25 25 62 64 500 74 75 269.5 136.5 LDE-010
LDBAAV32 32 62 78 526 80 75 269.5 136.5 LDE-010
LDBAAV40 40 62 82 526 85 75 269.5 136.5 LDE-010
LDBAAV50 50 75 100 579 87 95 346 140 LDE-015
LDBAAV65 65 80 120 617 105 115 346 140 LDE-020
LDBAAV80 80 100 131 637 115 125 358 140 LDE-030
LDBAAV100 100 115 158 657 125 125 358 140 LDE-040
LDBAAV125 125 130 180 744 140 155 358 140 LDE-060
LDBAAV150 150 160 216 767 153 165 390 140 LDE-080
LDBAAV200 200 200 268 844 200 195 390 140 LDE-120
LDBAAV250 250 240 325 899 225 225 390 140 LDE-120

GB閥體尺寸(mm)配LDX電動執行器
規格型號 DN L D H H1 H2 L1 W E-電動頭
LDBAAV15 15 62 64 390 74 75 161 40 LDX-005
LDBAAV20 20 62 64 390 74 75 161 40 LDX-005
LDBAAV25 25 62 64 390 74 75 161 40 LDX-005
LDBAAV32 32 62 78 400 80 75 188 40 LDX-010
LDBAAV40 40 62 82 405 85 75 188 40 LDX-010
LDBAAV50 50 75 100 430 87 95 188 40 LDX-016
LDBAAV65 65 80 120 460 105 115 188 40 LDX-016
LDBAAV80 80 100 131 520 115 125 268 40 LDX-020
LDBAAV100 100 115 158 530 125 125 268 40 LDX-040
LDBAAV125 125 130 180 570 140 155 268 40 LDX-060
LDBAAV150 150 160 216 600 153 165 268 40 LDX-100
LDBAAV200 200 200 268 680 200 195 268 40 LDX-160
LDBAAV250 250 240 325 730 225 225 268 40 LDX-200

應用領域
 本產品配用LDE系列執行機構,無需另配伺服放大器,輸(420mA或15VDC)信號及單相電源即可控制運轉、實現對壓力、流
量、溫度、液位等參數的調節。閥芯上開有V型切口,與硬密封閥相對轉動產生剪切力,可將纖維切斷,防止卡死。它具有流通能力
,調節精度高,可調比大,密封性好,重量輕等特點。適用于除小口徑、角型、三通連接外的大部分場合,是替代進口產品的最佳產
品,特別適用與泥漿和含有纖維性介質,以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油化工、冶金等工業自
動控制系統中。

產品特點
1、引進德國技術設計結構簡單、重量輕、材料成本低,比同樣流通能力的直行程調節閥更經濟。
2、不帶任何管接頭的整體式閥體,因此不受管道或螺栓應力影響,并且由于閥體無任何管接頭,故耐壓殼體不會受壓力突變的影響
3、防漏而用的閥座在其外徑處襯有不銹鋼內芯PTFE杯型或O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金制成,
過一個合金的波紋彈簧進一步增強了閥座的結構。
4、具有一個V型閥體,即使在小流量或是粘度高介質的情況下,也可在整個量程范圍內保證控制的精確性
5、當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,即具有自潔功能可防止球芯卡死,特別適用與管線結后凍結、含纖維質
流體、漿料類流體、高粘度流體含聚合物、顆粒物,結晶體等流體控制場合。
