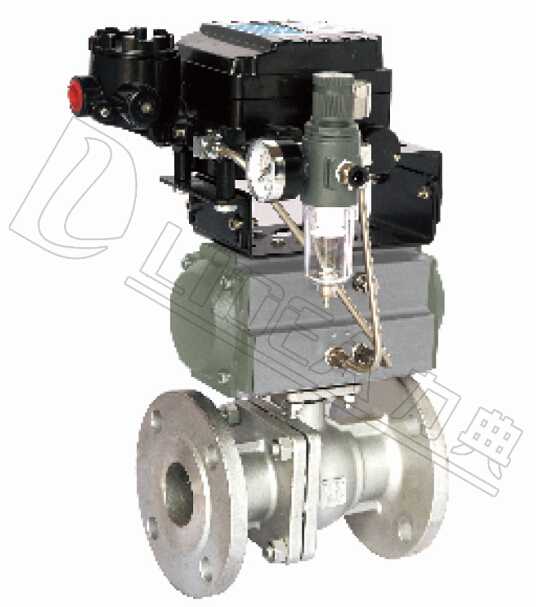

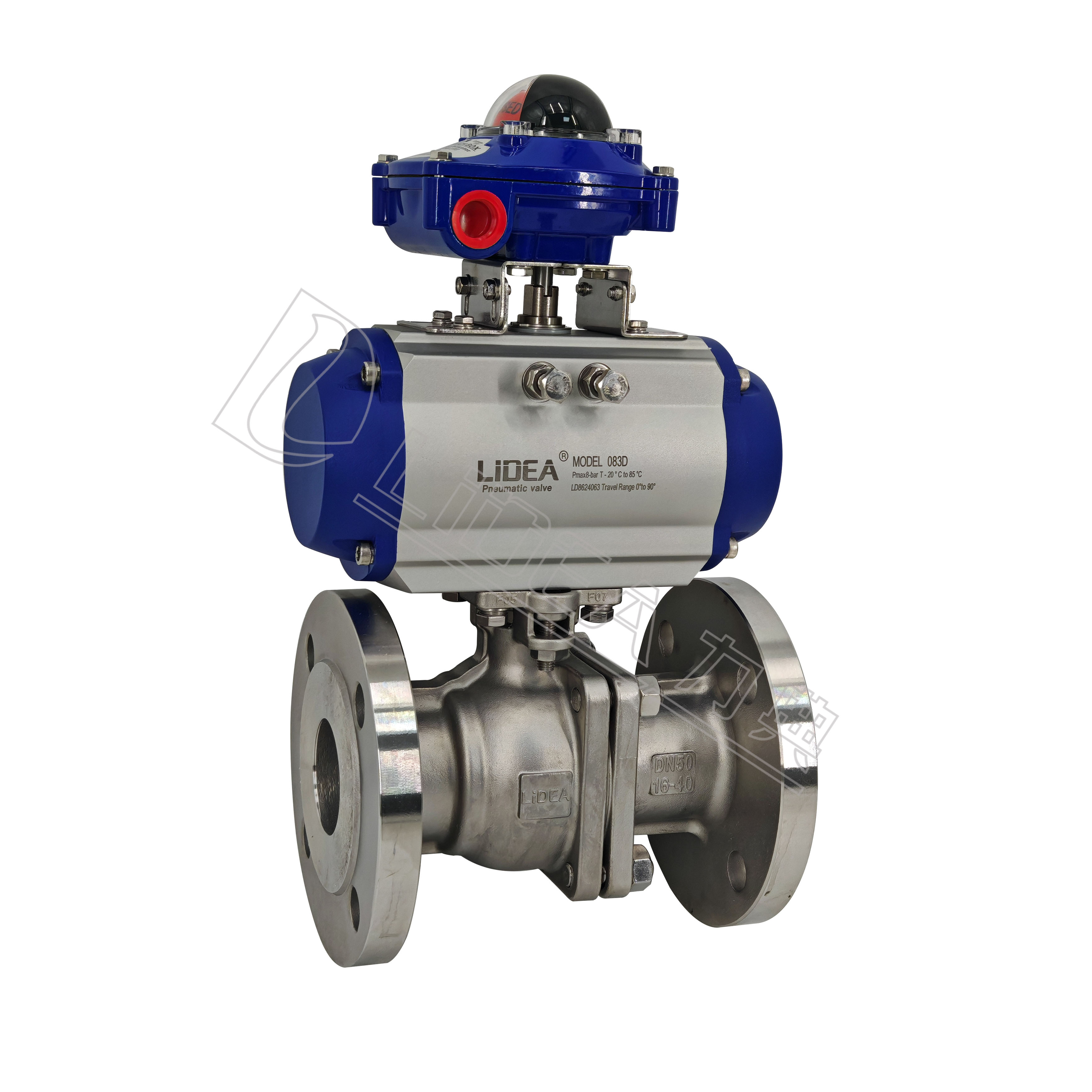

LDBAAP系列 氣動法蘭式球閥GB


技術參數 閥體參數
氣缸形式  雙作用、單作用 公稱壓力  PN16、PN25、PN40、PN64
環境溫度  -20℃~+80℃ 連接方式  法蘭式GB(特選JB、ANSI、JIS)
氣源壓力  雙作用48bar,單作用58bar 閥體材質  WCB、SS304、SS316、SS316L
  球芯材質  SS、SS304、SS316、SS316L
功能選項 密封材料  PTFE、PPL(特選:石墨、硬密封)
防 爆 型  防爆等級:dIIBT4 工作溫度   C3:-30℃~150℃
信號反饋  X1機械無源信號,X2有源信號   C6:-30℃~250℃
手動功能  氣動閥可選手輪、手動開閥、關閥功能   C7:-30℃~350℃
調 節 型  輸入4-20mA信號,實現球閥調節功能   C8:-40℃~450℃

標準規范 附件選項
設計標準  GB/12237 回 訊 器  也叫限位開關,遠程反饋開關信號
結構長度  GB/12221 電 磁 閥  雙作用選兩位五通,單作用選兩位三通
法蘭連接  GB/9113、JB/T79 三 聯 件  可對氣源穩壓、過濾、氣缸加潤滑油
檢測與實驗  GB/T13927、JB/T9092 手輪機構  轉動手輪機構,可實現手動開、關閥
 備 注    氣缸參數請另參考所選配的氣動執行器資料 電器定位器  輸入4-20mA信號,實現球閥調節功能
氣動閥

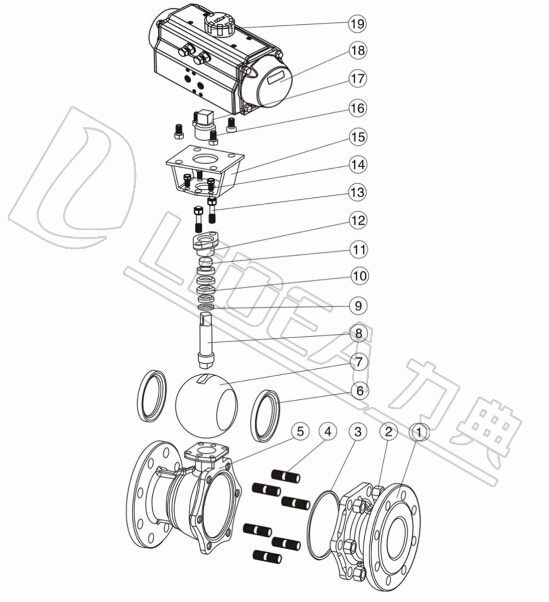

零件結構材質表
  材質
序號 零件名稱 C P R
1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 墊片 PTFE、石墨金屬?gòu)?fù)合墊
4 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥座 PTFE、尼龍(Nyfon)、對位聚苯(PPL)、硬質合金Hard Alloy
7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、柔性石墨
11 襯套 PTFE、復合軸承
12 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 連接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 氣動裝置 LDP系列、LDSK系列、AW系列
19 位置指示器 塑料
氣動閥

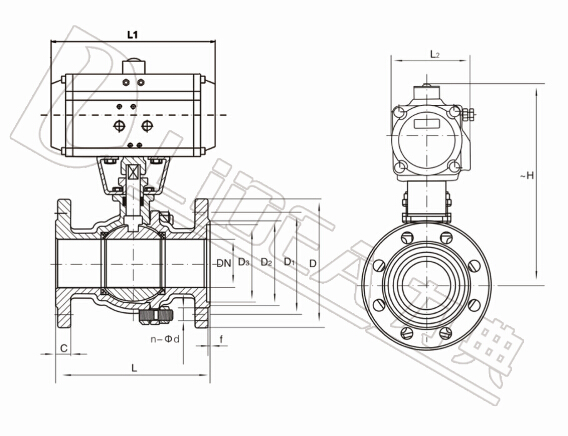

主要外形連接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA)
型號 DN in L L1 L2 H D D1 D2 C F n-Φd 執行器型號
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 14 2 4-Φ14 LD052P/LD063SK
LDBAAP20 20 3/4 140 141/159 71/83 209/240 105 75 56 16 2 4-Φ14 LD052P/LD063SK
LDBAAP25 25 1 150 159/211 83/95 214/256 115 85 65 16 2 4-Φ14 LD063P/LD083SK
LDBAAP32 32 1 1/4 165 159/248 83/107 257/277 140 100 76 18 2 4-Φ18 LD063P/LD105SK
LDBAAP40 40 1 1/2 180 211/248 95/107 274/292 150 110 84 18 3 4-Φ18 LD083P/LD105SK
LDBAAP50 50 2 200 248/269 107/123 290/300 165 125 99 20 3 4-Φ18 LD083P/LD105SK
LDBAAP65 65 2 1/2 220 248/315 107/141 310/335 185 145 118 20 3 4-Φ18 LD105P/LD125SK
LDBAAP80 80 3 250 269/345 123/152 346/368 200 160 132 20 3 8-Φ18 LD105P/LD125SK
LDBAAP100 100 4 280 345/409 152/172 378/410 220 180 156 22 3 8-Φ18 AW125/AW160
LDBAAP125 125 5 320 409/550 172/215 425/450 250 210 184 22 3 8-Φ18 AW160/AW190
LDBAAP150 150 6 360 550/600 215/240 468/531 285 240 211 24 3 8-Φ22 AW190/AW210
LDBAAP200 200 8 400 600/633 240/262 583/618 340 295 266 24 3 12-Φ22 AW210/AW240

主要外形連接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA)
型號 DN in L L1 L2 H D D1 D2 C F n-Φd 執行器型號
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 14 2 4-Φ14 LD052P/LD065SK
LDBAAP20 20 3/4 140 141/159 71/83 209/240 105 75 56 16 2 4-Φ14 LD052P/LD065SK
LDBAAP25 25 1 150 159/211 83/95 257/265 115 85 65 16 2 4-Φ14 LD065P/LD083SK
LDBAAP32 32 1 1/4 165 211/248 83/107 269/287 140 100 76 18 3 4-Φ18 LD075P/LD090SK
LDBAAP40 40 1 1/2 180 248/269 95/107 282/292 150 110 84 18 3 4-Φ18 LD083P/LD105SK
LDBAAP50 50 2 200 248/345 107/123 290/325 165 125 99 20 3 4-Φ18 LD083P/LD105SK
LDBAAP65 65 2 1/2 220 269/345 107/152 310/357 185 145 118 22 3 8-Φ18 LD105P/LD125SK
LDBAAP80 80 3 250 345/409 152/172 346/368 200 160 132 24 3 8-Φ18 LD105P/LD140SK
LDBAAP100 100 4 280 345/438 152/187 418/443 235 190 156 24 3 8-Φ22 AW125/AW160
LDBAAP125 125 5 320 438/550 187/215 460/503 270 220 184 26 3 8-Φ26 AW160/AW190
LDBAAP150 150 6 360 550/600 215/240 518/563 300 250 211 28 3 8-Φ26 AW190/AW210
LDBAAP200 200 8 400 633/730 262/330 583/618 360 310 274 30 3 12-Φ26 AW240/AW270

主要外形連接尺寸Q641F(N、P、H、Y)-PN40(4.0MPA)
型號 DN in L L1 L2 H D D1 D2 D3 C F n-Φd 執行器型號
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 40*4 14 2 4-Φ14 LD052P/LD065SK
LDBAAP20 20 3/4 140 159/211 83/95 240/252 105 75 56 51*4 16 2 4-Φ14 LD065P/LD083SK
LDBAAP25 25 1 150 211/248 95/107 257/265 115 85 65 58*4 16 2 4-Φ14 LD075P/LD090SK
LDBAAP32 32 1 1/4 180 211/248 95/107 269/287 140 100 76 66*4 18 3 4-Φ18 LD083P/LD105SK
LDBAAP40 40 1 1/2 200 248/269 107/123 282/292 150 100 84 76*4 18 3 4-Φ18 LD090P/LD105SK
LDBAAP50 50 2 220 248/315 107/141 300/325 165 125 99 88*4 20 3 4-Φ18 LD105P/LD125SK
LDBAAP65 65 2 1/2 250 269/345 123/152 335/357 185 145 118 110*4 22 3 8-Φ18 LD105P/LD140SK
LDBAAP80 80 3 280 345/409 152/172 368/400 200 160 132 121*4 24 3 8-Φ18 LD125P/LD160SK
LDBAAP100 100 4 320 409/438 172/187 418/506 235 190 156 150*4.5 24 3 8-Φ22 AW160/ATE190
LDBAAP125 125 5 400 550/600 215/240 445/548 270 220 184 176*4.5 26 3 8-Φ26 AW190/ATE210
LDBAAP150 150 6 400 600/633 215/262 563/598 300 250 211 204*4.5 28 3 8-Φ26 AW240/ATE270
LDBAAP200 200 8 503 730 330 636/666 375 320 284 260*4.5 30 3 12-Φ30 AT270
備注:
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式(彈簧復位)。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封(F、N、P)閥門,硬密封閥門的配置及數據請咨詢本公司。
