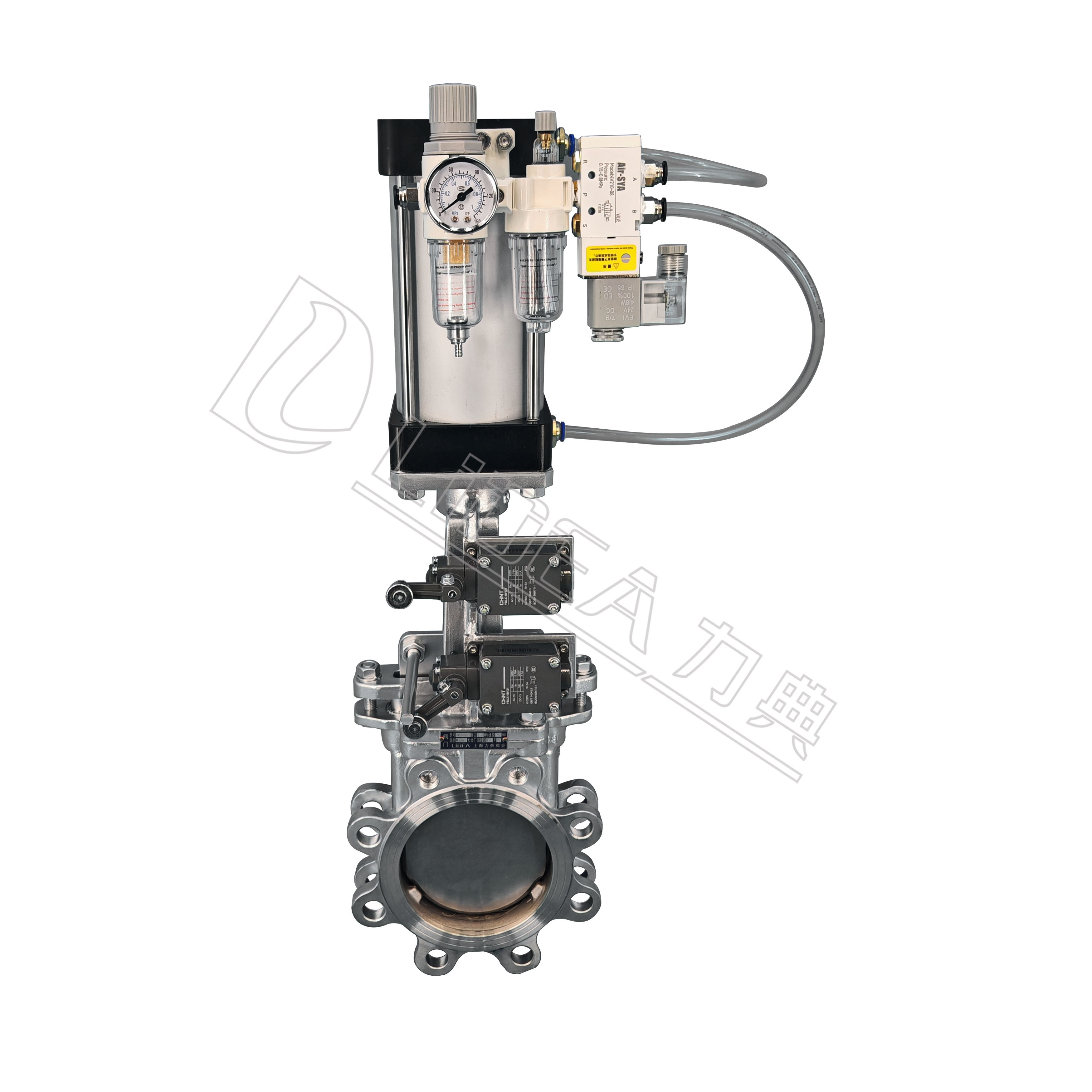

LDDZP系列?氣動刀閘閥

? ? ? ? ? ? ? ? ? ? ? ? ?

技術參數 閥體參數
氣缸形式??雙作用、單作用 公稱壓力 ?PN6、PN16
環境溫度??-20℃~+80℃ 連接方式 ?法蘭式
氣源壓力??雙作用48bar,單作用58bar 閥體材質 ?SS304、SS316、SS316L
? 球芯材質 ?SS304、SS316、SS316L
功能選項 密封材料??PTFE、PPL(特選:石墨、硬密封)
防 爆 型??防爆等級:dIIBT4 工作溫度 ??C3:-30℃~150℃
信號反饋??X1機械無源信號,X2有源信號 ??C6:-30℃~250℃
手動功能??氣動閥可選手輪、手動開閥、關閥功能 ??C7:-30℃~350℃
調 節 型??輸入4-20mA信號,實現球閥調節功能 ?
? ?
標準規范 附件選項
設計依據??GB標準 ANSI標準 回 訊 器??也叫限位開關,遠程反饋開關信號
法蘭標準??GB/1221、ANSI/1221 電 磁 閥??雙作用選兩位五通,單作用選兩位三通
法蘭連接尺寸??GB/9113、JB/T79、ANSI B16.5 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
檢測與實驗??JB/T9092、ANSI B16.34 手輪機構? 轉動手輪機構,可實現手動開、關閥
設計標準??GB/12237、ANSI B16.34 電器定位器??輸入4-20mA信號,實現球閥調節功能
結構長度??GB/T12221、GB/T12221 備 注????氣缸參數請另參考所選配的氣動執行器資料

主要外形及連接法蘭尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-6C/P/R
型號 DN L H D D1 D2 A B N Φd 氣源接口
LDDZP50 50 48 600 197 90 110 215 125 4 12 1/4''
LDDZP65 65 48 670 197 110 130 215 125 4 12
LDDZP80 80 51 680 197 145 170 215 125 4 16
LDDZP100 100 51 700 197 145 170 215 125 4 16
LDDZP125 125 57 720 197 175 200 215 125 8 16
LDDZP150 150 57 790 197 200 225 215 125 8 16
LDDZP200 200 70 850 197 255 280 215 125 8 16
?LDDZP250
? 250 ? ?70 ? ?1100 ? ?197 ? ?310 ? ?395 ? ?215 ? ?125 ? ?12 ? ?16
LDDZP300 300 76 1180 ? ?197 362 395 215 125 12 20
?LDDZP350
? 350 ? ?76 ? ?1280 ? ?197 ? ?412 ? ?445 ? ?215 ? ?125 ? ?12 ? ? 20
LDDZP400 400 89 1460 197 462 495 215 125 16 20 3/28'
LDDZP450 450 89 1600 277 568 600 240 235 16 20
LDDZP500 500 114 1800 277 568 600 240 235 16 20
LDDZP600 600 114 2100 277 670 705 240 235 20 22
?LDDZP700
?700 ? ?127 ? ?2300 ? ?283 ? ? 880 ? ? 920 ? ?274 ? ?260 ? ? 24 ? ? 22
LDDZP800 800 127 2500 283 880 920 274 260 24 27
LDDZP900 900 154 2700 309 1080 1120 319 295 24 27
?LDDZP1000
?1000 ? ?165 ? ?2900 ? ?309 ? ?1080 ? ?1120 ? ?319 ? ?295 ? ? 28 ? ? 27
?LDDZP1200
?1200 ? ?190 ? ?2300 ? ?309 ? ?1295 ? ?1340 ? ?319 ? ?295 ? ? 32 ? ? 27


主要外形及連接法蘭尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-10C/P/R
型號 DN L H D D1 D2 A B N Φd 氣源接口
LDDZP50 50 48 600 197 90 125 215 125 4 16 1/4''
LDDZP65 65 48 670 197 120 145 215 125 4 16
LDDZP80 80 51 680 197 145 170 215 125 4 16
LDDZP100 100 51 700 197 155 180 215 125 8 16
LDDZP125 125 57 720 197 185 210 215 125 8 16
LDDZP150 150 57 790 197 210 240 215 125 8 16
LDDZP200 200 70 850 197 265 295 215 125 8 20
?LDDZP250
? 250 ? ?70 ? ?1140 ? ?197 ? ?320 ? ?395 ? ?215 ? ?125 ? ?12 ? ?20
LDDZP300 300 76 1180 ? ?197 368 400 215 125 12 20
?LDDZP350
? 350 ? ?76 ? ?1280 ? ?197 ? ?428 ? ?460 ? ?240 ? ?325 ? ?16 ? ? 22
LDDZP400 400 89 1460 277 482 515 215 125 20 22 3/8''
LDDZP450 450 89 1600 277 568 600 240 235 20 22
LDDZP500 500 114 1800 277 585 620 240 235 20 27
LDDZP600 600 114 2100 277 685 725 240 235 20 27
?LDDZP700
?700 ? ?127 ? ?2300 ? ?283 ? ? 880 ? ? 920 ? ?274 ? ?260 ? ? 24 ? ? 27
LDDZP800 800 127 2500 309 898 950 319 295 24 30
LDDZP900 900 154 2700 309 1080 1120 319 295 28 30
?LDDZP1000
?1000 ? ?165 ? ?2900 ? ?309 ? ?1115 ? ?1160 ? ?319 ? ?295 ? ? 28 ? ? 30
?LDDZP1200
?1200 ? ?190 ? ?2400 ? ?309 ? ?1325 ? ?1380 ? ?319 ? ?295 ? ? 32 ? ? 36
力典閥門從事于閥門制造行業二十余年,一路從風雨中走來,經歷過市場的不斷變化,不斷走向繁華,到如今的集團公司,實為市場之選擇,顧客之選擇。有需要咨詢閥門的直接撥打我們的400-0458588客服專線,會有專門的客服人員為您選型報價。
