| LDBUZ系列 電動動態平衡閥（調節型） |
|
|
|
|||
| 技術參數 | 功能選項 | ||
| 電源電壓 AC220V、AC380V（其它特制） | 防 爆 型 防爆等級：dIIBT5 | ||
| 環境溫度 -30℃～+70℃ | 信號反饋 X1機械無源信號，X2有源信號 | ||
| 防護等級 IP67 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | ||
| 閥體參數 | 開關型 通電開到位，通電關到位。 | ||
| 公稱通徑 50-400mm | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | ||
| 公稱壓力 PN10、PN16、PN25 | 適用介質 水、空氣、煤氣、油品、乙醇、酸堿性等氣體或液體 | ||
| 連接方式 法蘭連接 | 帶加熱器 可在潮濕環境干燥執行器內元件 | ||
| 閥體材質 WCB、SS304、SS316、SS316L | 備注 電動參數請另參考選配的電動執行器資料 | ||
| 碟板材質 WCB、SS304、SS316、SS316L | |||
| 密封材料 | Y（多層或混和硬密封） | 工作溫度： | C6：-30℃～250℃ C7：-30℃～350℃ |
| S（不銹鋼金屬密封） | C8：-40℃～400℃ C9：-40℃～450℃ | ||
|

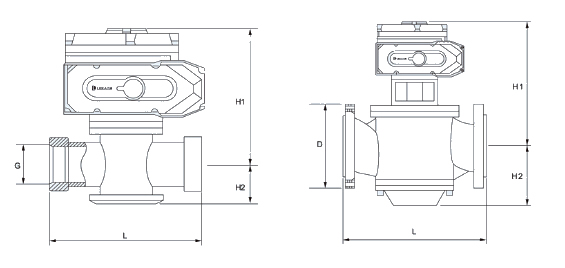

| GB閥體尺寸配LDX電動執行器 | |||||||||
| 規格型號 | 閥門形式 | DN | L | H1 | H2 | G螺紋 | D | Z-ФD | E-電動頭 |
| LDBUZ25 |
二通 絲口 |
25 | 160 | 265 | 70 | 1'' | LDX-010 | ||
| LDBUZ32 | 32 | 180 | 275 | 70 | 1-1/4'' | LDX-010 | |||
| LDBUZ40 | 40 | 300 | 290 | 90 | 1-1/2'' | LDX-010 | |||
| LDBUZ50 | 50 | 300 | 290 | 90 | 2'' | LDX-010 | |||
| LDBUZ32 |
二通 法蘭 |
32 | 160 | 220 | 70 | 100 | 4-Φ18 | LDX-010 | |
| LDBUZ40 | 40 | 200 | 235 | 110 | 110 | 4-Φ18 | LDX-010 | ||
| LDBUZ50 | 50 | 215 | 230 | 115 | 125 | 4-Φ18 | LDX-010 | ||
| LDBUZ65 | 65 | 230 | 238 | 120 | 145 | 4-Φ18 | LDX-010 | ||
| LDBUZ80 | 80 | 275 | 275 | 146 | 160 | 8-Φ18 | LDX-010 | ||
| LDBUZ100 | 100 | 290 | 295 | 165 | 180 | 8-Φ18 | LDX-010 | ||
| LDBUZ125 | 125 | 315 | 307 | 208 | 210 | 8-Φ18 | LDX-010 | ||
| LDBUZ150 | 150 | 350 | 326 | 205 | 240 | 8-Φ18 | LDX-015 | ||
| LDBUZ200 | 200 | 430 | 715 | 295 | 295 | 12-Φ23 | LDX-030 | ||
| LDBUZ250 | 250 | 520 | 740 | 345 | 355 | 12-Φ25 | LDX-040 | ||
| 注：以上選配參數僅供參考，具體情況請以實物為準。 | |||||||||
| 產品特點 |
| 1、本產品有卻別于傳統的電動調節閥，它是新一代動態平衡與電動調節一體化的產品，如下圖所示，在系統負荷波動較大的交流量 |
| 系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化。 |
| 2、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低。 |
| 3、當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。 |
| 4、因此，物流系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變，因此這種電動閥的抗干擾能力強，具有動態平衡的作用。 |
|
