閥體參數		技術參數
公稱通徑 50-1000mm		電源電壓 AC220V、AC380V(其它特制）
公稱壓力 PN10、PN16、PN25		環境溫度 -30℃～+70℃
連接方式對夾連接		防護等級 IP67
閥體材質 WCB、SS304、SS316、SS316L
碟板材質 WCB、SS304、SS316、SS316L		功能選項
密封材料 NBR、EPDM、J（襯膠）		防爆型防爆等級：dIIBT5
工作溫度	C2：-10℃～80℃	信號反饋 X1機械無源信號，X2有源信號
	C3：-20℃～1300℃	帶加熱器帶加熱器可在潮濕環境干燥執行器內元件
標準規范		手動功能手動功能電動執行器帶有手動開閥、關閥功能
法蘭標準 GB9113、JB/T79		開關型通電開到位，通電關到位。
檢測與試驗 GB/T13927-1992		調節型調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
設計標準 JB-T8527-1997		適用介質 水、空氣、煤氣、中性氣體或液體
結構長度標準 GB/T12221		備注電動參數請另參考選配的電動執行器資料

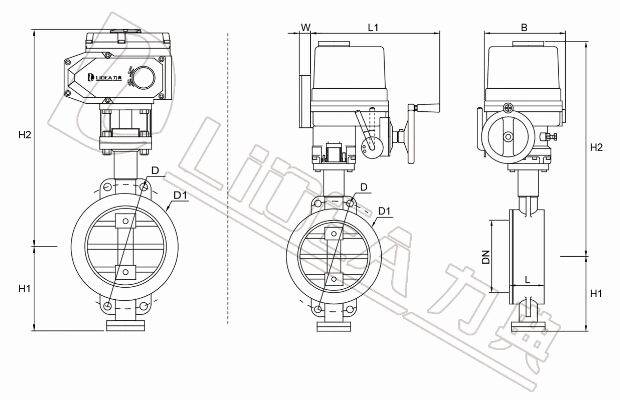

GB閥體尺寸配LDE電動執行器
規格型號	DN	L	D	D1	H1	H2	Z-ФD	E-電動頭
LDBUA40	40	43	125	94	63	456	4-Ф18	LDE-010
LDBUA50	50	43	125	94	63	456	4-Ф18	LDE-010
LDBUA65	65	46	145	112	70	464	4-Ф18	LDE-010
LDBUA80	80	46	160	121	83	476	4-Ф18	LDE-010
LDBUA100	100	52	180	153	105	495	8-Ф18	LDE-010
LDBUA125	125	56	210	182	115	559	8-Ф18	LDE-010
LDBUA150	150	56	240	209	137	579	8-Ф22	LDE-020
LDBUA200	200	60	295	262	164	668	8-Ф22	LDE-040
LDBUA250	250	68	350	319	206	700	12-Ф26	LDE-060
LDBUA300	300	78	400	373	23	800	12-Ф26	LDE-80
LDBUA350	350	78	460	405	248	805	16-Ф30	LDE-120
LDBUA400	400	102	515	488	298	860	20-Ф30	LDE-200

GB閥體尺寸配LDX電動執行器
規格型號	DN	L	D	D1	H1	H2	Z-ФD	E-電動頭
LDBUA40	40	43	125	94	63	348	4-Ф18	LDX-005
LDBUA50	50	43	125	94	63	348	4-Ф18	LDX-005
LDBUA65	65	46	145	112	70	356	4-Ф18	LDX-005
LDBUA80	80	46	160	121	83	370	4-Ф18	LDX-010
LDBUA100	100	52	180	153	105	389	8-Ф18	LDX-010
LDBUA125	125	56	210	182	115	403	8-Ф18	LDX-016
LDBUA150	150	56	240	209	137	484	8-Ф22	LDX-020
LDBUA200	200	60	295	262	164	579	8-Ф22	LDX-040
LDBUA250	250	68	350	319	206	584	12-Ф26	LDX-060
LDBUA300	300	78	400	373	23	642	12-Ф26	LDX-080
LDBUA350	350	78	460	405	248	812	16-Ф30	LDX-100
LDBUA400	400	102	515	488	298	866	20-Ф30	LDX-200

應用領域

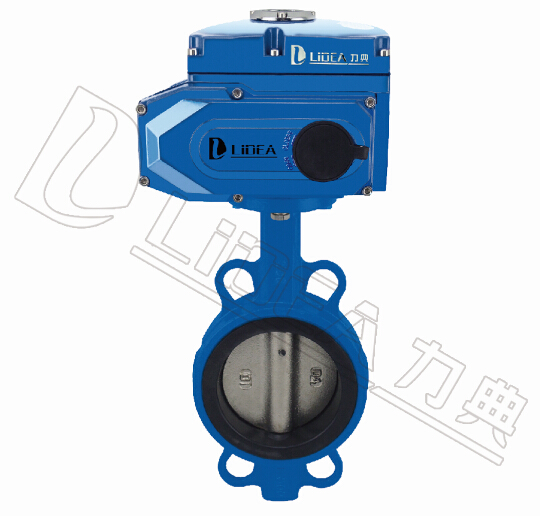

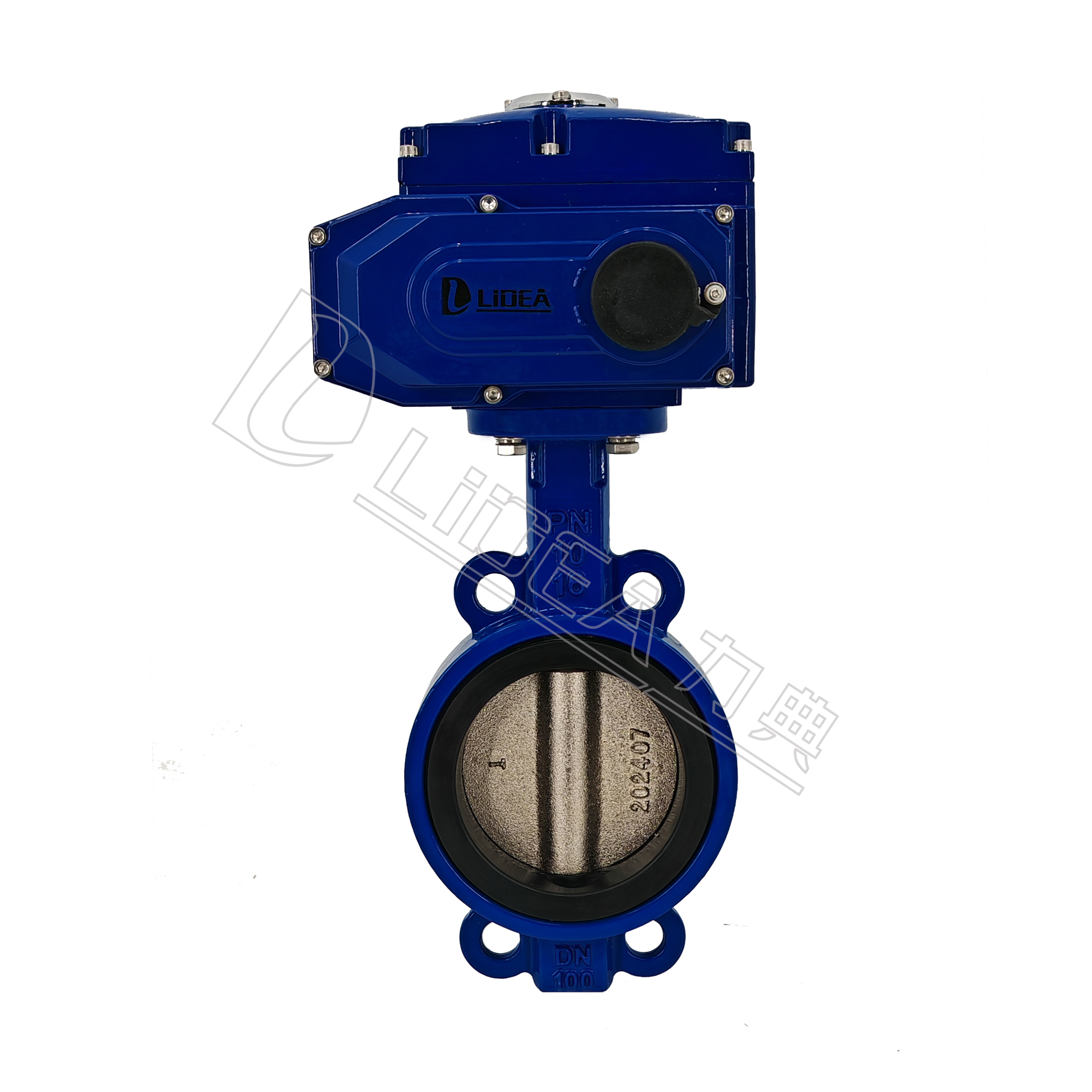

電動對夾軟密封蝶閥是由蝶閥與JL系列執行機構配套，輸入控制信號（4～20mA或1～5VDC）及單相電源控制即可運轉，電動蝶閥具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大。電動蝶閥特別適合用于介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中
