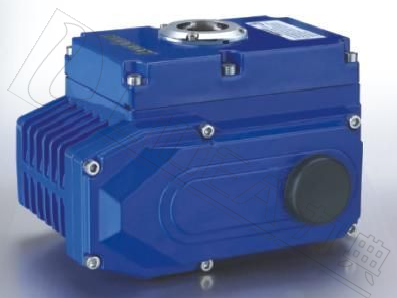

“LDX”系列電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱供暖、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000N?m。
2．性能特點
2.1殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
2.3手動結構
手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
2.6密封

密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
2.7限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
2.8自鎖

精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。
2.10安裝

底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求

3.　主要技術參數，規格

3.1 LDX系列電動執行器技術參數

型號	最大輸出扭矩N·M	動作時間90°O (S)	輸出軸				電機(W)	單相額定電流（A）50HZ 220V(A)50HZ	重量
型號	最大輸出扭矩N·M	動作時間90°O (S)	方	深	圓	深	電機(W)	單相額定電流（A）50HZ 220V(A)50HZ	重量
LDX-005	50	30	11×11	15.5	Φ12.6	26	10	0.25	3.6
LDX-005	50	30	14×14	18	Φ12.6	26	10	0.25	3.6
LDX-008	80	30	11×11	15.5	Φ15.7	26	10	0.25	3.6
LDX-008	80	30	14×14	18	Φ15.7	26	10	0.25	3.6
LDX-010	100	30	14×14	18	Φ15.7	28	15	0.35	4.6
LDX-010	100	30	17×17	22.5	Φ18.95	28	15	0.35	4.6
LDX-015	150	30	14×14	18	Φ18.95	28	15	0.37	4.6
LDX-015	150	30	17×17	22.5	Φ18.95	28	15	0.37	4.6
LDX-020	200	30	22×22	26	Φ22.13	45	45	0.3	13
LDX-030	300	30	22×22	26	Φ28.48	45	45	0.31	13.4
LDX-040	400	30	22×22	26	Φ28.48	45	60	0.33	13.8
LDX-060	600	30	27×27	32.5	Φ31.65	45	90	0.33	14
LDX-080	800	45	27×27	32.5	Φ31.65	45	180	0.47	14.3
LDX-100	1000	135	27×27	32.5	Φ31.65	45	180	0.47	14.5
LDX-160	1600	135	Max φ45		深65		180	0.85	60
LDX-200	2000	135	Max φ45		深65		180	0.85	60
LDX-300	3000	135	Max φ45		深65		180	0.85	60

3.2標準規格

外殼	鋁合金外殼，防水級別：IP67,NEMA4 and 6
電機電源	110/220V AC 1Phase,380/440V AC 3Phase, 50/60Hz, ±10%
控制電源	110/220V AC 1Phase，50/60 Hz, ±10%
電機	鼠籠式異步電機
限位開關	2 X 開（Open）/關（Close），SPDT,250V AC 10A
輔助限位開關	2 X 開（Open）/關（Close），SPDT,250V AC 10A
行程	90°～270°±10°（90°以上提前說明）	0°～270°
失速保護/操作溫度	內置熱保護，開120℃ ±5℃/關97℃ ± 5℃
指示器	連續的位置指示
手動操作	機械手柄（可選裝手輪）
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接線孔	2個M18
環境溫度	-20℃--+70℃
潤滑	鋁基潤滑脂（EP型）
材料	鋼,鋁合金，鋁青銅，聚碳酸脂
環境濕度	最大(Max) 90％ RH	非凝結
抗震性能	X Y Z 10g,0.2～34 Hz,30分(minutes)
外涂層	干粉，環氧聚酯
