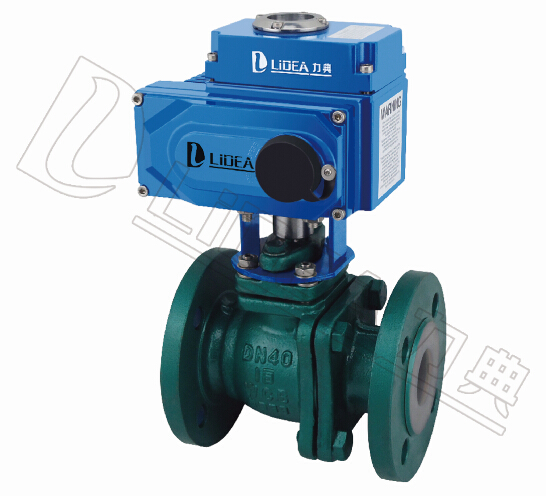

LDBAAF系列 電動法蘭式襯氟球閥 |
閥體參數 | 技術參數 | |
公稱通徑 15-250mm | 電源電壓 AC220V、AC380V(其它特制) | |
公稱壓力 PN10、PN16 | 環境溫度 -30℃~+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB、SS304、SS316、SS316L | ||
碟板材質 WCB、PTFE | 功能選項 | |
密封材料 PTFE、 | 防 爆 型 防爆等級:dIIBT5 | |
工作溫度 | C2:-20℃~80℃ | 信號反饋 X1機械無源信號,X2有源信號 |
C5:-30℃~150℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
適用介質 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | ||
標準規范 | 備注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB9113.1 | ||
檢測與試驗 GB/T13927-1992 | 設計標準 GB12237-1989 |

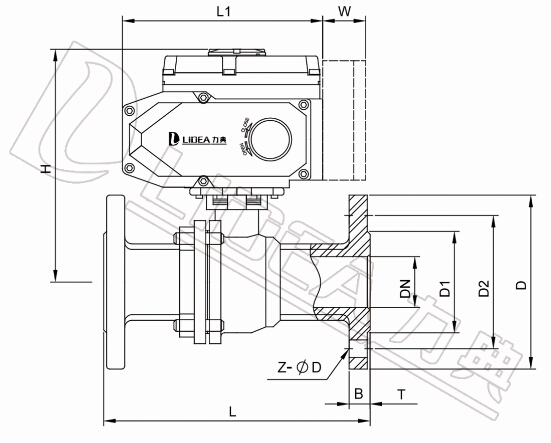

GB閥體尺寸配LDE電動執行器 | |||||||||
規格型號 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-電動頭 |
LDBAAF15 | 15 | 130 | 95 | 45 | 65 | 286 | 14 | 4-Ф14 | LDE-010 |
LDBAAF20 | 20 | 140 | 105 | 55 | 75 | 286 | 14 | 4-Ф14 | LDE-010 |
LDBAAF25 | 25 | 150 | 115 | 65 | 85 | 292 | 14 | 4-Ф14 | LDE-010 |
LDBAAF32 | 32 | 165 | 135 | 78 | 100 | 298 | 16 | 4-Ф18 | LDE-010 |
LDBAAF40 | 40 | 180 | 145 | 95 | 110 | 308 | 16 | 4-Ф18 | LDE-010 |
LDBAAF50 | 50 | 200 | 160 | 100 | 125 | 313 | 16 | 4-Ф18 | LDE-015 |
LDBAAF65 | 65 | 200 | 180 | 120 | 145 | 328 | 18 | 4-Ф18 | LDE-020 |
LDBAAF80 | 80 | 250 | 195 | 135 | 160 | 380 | 20 | 8-Ф18 | LDE-030 |
LDBAAF100 | 100 | 280 | 215 | 155 | 180 | 387 | 20 | 8-Ф18 | LDE-040 |
LDBAAF125 | 125 | 320 | 245 | 185 | 210 | 426 | 22 | 8-Ф18 | LDE-80 |
LDBAAF150 | 150 | 360 | 280 | 210 | 240 | 458 | 24 | 8-Ф23 | LDE-120 |
LDBAAF200 | 200 | 400 | 335 | 265 | 295 | 698 | 26 | 12-Ф23 | LDE-200 |
LDBAAF250 | 250 | 533 | 405 | 320 | 335 | 780 | 30 | 12-Ф25 | LDE-200 |
GB閥體尺寸配LDX電動執行器 | |||||||||
規格型號 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-電動頭 |
LDBAAF15 | 15 | 130 | 95 | 45 | 65 | 176 | 14 | 4-Ф14 | LDX-005 |
LDBAAF20 | 20 | 140 | 105 | 55 | 75 | 180 | 14 | 4-Ф14 | LDX-005 |
LDBAAF25 | 25 | 150 | 115 | 65 | 85 | 182 | 14 | 4-Ф14 | LDX-005 |
LDBAAF32 | 32 | 165 | 135 | 78 | 100 | 188 | 16 | 4-Ф18 | LDX-010 |
LDBAAF40 | 40 | 180 | 145 | 95 | 110 | 198 | 16 | 4-Ф18 | LDX-010 |
LDBAAF50 | 50 | 200 | 160 | 100 | 125 | 203 | 16 | 4-Ф18 | LDX-016 |
LDBAAF65 | 65 | 200 | 180 | 120 | 145 | 222 | 18 | 4-Ф18 | LDX-016 |
LDBAAF80 | 80 | 250 | 195 | 135 | 160 | 237 | 20 | 8-Ф18 | LDX-020 |
LDBAAF100 | 100 | 280 | 215 | 155 | 180 | 281 | 20 | 8-Ф18 | LDX-040 |
LDBAAF125 | 125 | 320 | 245 | 185 | 210 | 300 | 22 | 8-Ф18 | LDX-060 |
LDBAAF150 | 150 | 360 | 280 | 210 | 240 | 300 | 24 | 8-Ф23 | LDX-100 |
LDBAAF200 | 200 | 400 | 335 | 265 | 295 | 368 | 26 | 12-Ф23 | LDX-100 |
LDBAAF250 | 250 | 533 | 405 | 320 | 335 | 418 | 30 | 12-Ф25 | LDX-200 |
應用領域 |
本產品是一種轉角90°的旋轉類球閥,密封性能優良,流阻系數小,結構簡單、方便維修、使用壽命長、閥體通道和連接管徑相 |
等并成一直徑,介質幾乎可以毫無損失的流過,配合JL、JLQ等高性能執行機構,產品通常用于密封要求嚴格的場合,除控制氣體、 |
液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電鉆、制冷等工作領域。 |
產品特點 |
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其阻力也相當小。 |
2、止推軸承減少閥桿摩擦力矩,可使用閥桿長期操作平衡靈活。 |
3、閥座密封性能好,采用聚四氟乙烯等材料支撐的密封圈,結構易于密封,而且球閥的密封能力隨著介質壓力的增大而增大。 |
4、閥桿密封可靠,由于閥桿只作旋轉運動而不作升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增大而增大。 |
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球。閥的摩擦損失小,延長球閥的使用壽命。 |
6、下裝式閥桿黃金誒閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成技術接觸,確保閥桿密封。 |
