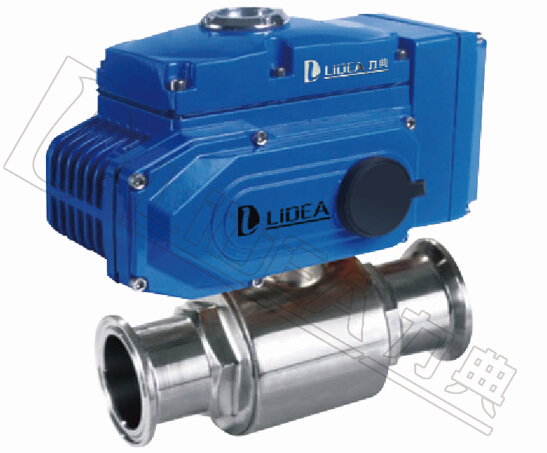

LDBAAK系列 電動衛生級卡箍球閥 |
技術參數 | 功能選項 | |
電壓電壓 AC220V、AC380V(其它特制 | 防 爆 型 防爆等級:dIIBT5 | |
環境溫度 -30℃~+70℃ | 信號反饋 X1機械無源信號,X2有源信號 | |
防護等級 IP67 | 開關型 通電開到位,通電關到位。 | |
帶加熱器 可在潮濕環境干燥執行內元件。 | ||
閥體說明 | 調節型 調節型輸入4~20mA、1~5V、0~10V信號,實現球閥調節功能 | |
公稱通徑 15-100mm | 適用介質 蒸汽、氧氣、奶制品、液體氣體 | |
公稱壓力 PN16、PN25 | 手動功能 電動執行器帶有手動開閥、關閥功能。 | |
連接方式 卡箍連接 | 備注 電動參數請另參考選配的電動執行器資料 | |
閥體材質 SS304、SS316、SS316L | ||
碟板材質 SS304、SS316、SS316L | 工作溫度 | C3:-20℃~150℃ |
密封材料 硅橡膠、PTFE | C6:-30℃~250℃ |

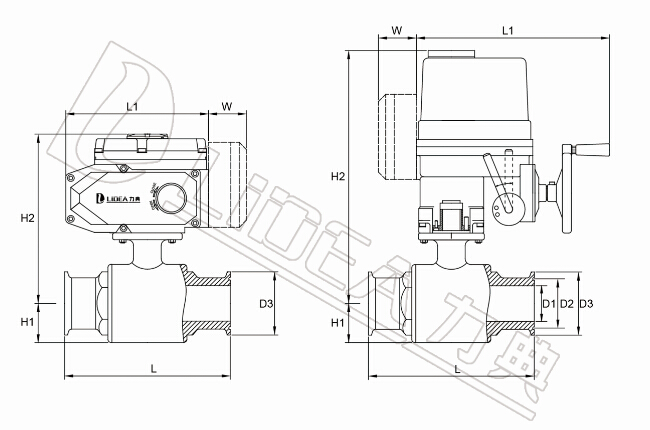

GB閥體尺寸(mm)配LDE電動執行器 | |||||||||
規格型號 | DN | L | D1 | D2 | D3 | H1 | H2 | L1 | E-電動頭 |
LDBAAK15 | 15 | 123 | 10.7 | 27.5 | 34 | 35 | 258 | 269 | LDE-010 |
LDBAAK20 | 20 | 123 | 15.2 | 27.5 | 34 | 39 | 272 | 269 | LDE-010 |
LDBAAK25 | 25 | 160 | 22.6 | 43.5 | 50.5 | 50.5 | 273.5 | 269 | LDE-010 |
LDBAAK32 | 32 | 160 | 31.3 | 43.5 | 50.5 | 50.5 | 282.5 | 269 | LDE-010 |
LDBAAK40 | 40 | 189 | 35.6 | 43.5 | 50.5 | 66 | 297 | 269 | LDE-010 |
LDBAAK50 | 50 | 189 | 48.6 | 56.5 | 64 | 66 | 297.1 | 269 | LDE-010 |
LDBAAK65 | 65 | 189 | 60.3 | 70.5 | 75.5 | 93 | 332 | 346 | LDE-015 |
LDBAAK80 | 80 | 189 | 72.9 | 83 | 91 | 104 | 339 | 346 | LDE-020 |
LDBAAK100 | 100 | 226 | 97.4 | 110.5 | 119 | 112 | 382 | 358 | LDE-030 |
GB閥體尺寸(mm)配LDX電動執行器 | |||||||||
規格型號 | DN | L | D1 | D2 | D3 | H1 | H2 | L1 | E-電動頭 |
LDBAAK15 | 15 | 123 | 10.7 | 27.5 | 34 | 35 | 148 | 13 | LDX-005 |
LDBAAK20 | 20 | 123 | 15.2 | 27.5 | 34 | 39 | 162 | 123 | LDX-005 |
LDBAAK25 | 25 | 160 | 22.6 | 43.5 | 50.5 | 50.5 | 163.5 | 160 | LDX-005 |
LDBAAK32 | 32 | 160 | 31.3 | 43.5 | 50.5 | 50.5 | 171.5 | 160 | LDX-010 |
LDBAAK40 | 40 | 189 | 35.6 | 43.5 | 50.5 | 66 | 187 | 189 | LDX-010 |
LDBAAK50 | 50 | 189 | 48.6 | 56.5 | 64 | 66 | 187.1 | 189 | LDX-016 |
LDBAAK65 | 65 | 189 | 60.3 | 70.5 | 75.5 | 93 | 222 | 189 | LDX-016 |
LDBAAK80 | 80 | 189 | 72.9 | 83 | 91 | 104 | 233 | 189 | LDX-020 |
LDBAAK100 | 100 | 226 | 97.4 | 110.5 | 119 | 112 | 276 | 226 | LDX-040 |
應用領域 |
電動衛生級卡箍球閥皆經過了精密的檢測流程和嚴格的品質管理,流通經過精密拋光和除菌處理,采用了全包的4F密封,沒有死角 |
且容易清洗。執行器與球閥連接無需支架,減少了因安裝連接引起的質量問題,同時也為密密麻麻的設備節約了空間。 |
產品特點 |
1、采用316不銹鋼精制而成; |
2、流道內壁240Grit拋光,保持流體暢通無阻 |
3、采用的全包PTFE沒有死角,保證衛生; |
4、無支架與執行器一體式連接。 |
