1. 產品概述

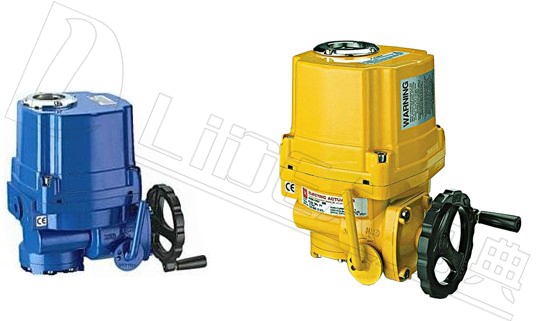

“LDP”系列電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000 N?M。
2. 性能特點
2.1殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
2.3手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
2.5干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥
2.6限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
2.7扭矩開關
可提供過載保護（LDE-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
2.8自鎖
精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油
2.9防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
2.10安裝
底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工。）
2.12智能模塊
采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
2.13閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
2.14相序自動調整
智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
3. 主要技術參數，規格
3.1 LDE系列電動執行器技術參數
|
型號 |
最大輸出扭矩 |
90°動作時間60/50Hz |
最大軸徑 |
電機F級 |
額定電流（A）60/50HZ |
重量 |
|||
|
單相 |
三相 |
||||||||
|
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
Kg |
|
|
LDE-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
22 |
|
LDE-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
23 |
|
LDE-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
23 |
|
LDE-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
29 |
|
LDE-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
29 |
|
LDE-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
75 |
|
LDE-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
75 |
3.2標準規格
| 外 殼 | 防水級別 IP67,NEMA 4 and 6 | |
| 電機電源 |
標準：220V AC 單相 可選：110V AC 單相 380/440V AC 3相, 50/60Hz, ±10% 24V DC /110V DC /220V DC |
|
| 電 機 | 鼠籠式異步電機 | |
| 限位開關 | 開/關，各1個 SPDT,250V AC 10A | |
|
輔助限位開關 |
開/關，各1個 SPDT,250V AC 10A | |
| 扭矩開關 | 開/關，各1個 SPDT,250V AC 10A | LDE-005/008/010除外 |
| 行 程 | 90°±10° | 0°～270°可選 |
|
失速防護/
操作溫度 |
內置過熱保護，開115℃ ±5℃ /關 97℃ ±5℃ | |
| 指 示 器 | 連續的位置指示刻度 | |
| 手動操作 | 機械離合機構，配手輪操作 | |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整螺栓 | |
| 干 燥 器 | 7-10W (110/220V AC) | |
| 接 線 孔 | 2個 PF 3/4” | |
| 環境溫度 | -20℃～+70℃ | |
| 潤 滑 | 鋁基潤滑脂（EP 型） | |
| 材 料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 | |
| 環境濕度 | 最大 90％ RH 非凝結 | |
| 抗震性能 | X Y Z 10g，0.2～34 Hz，30分鐘 | |
| 外 涂 層 | 干粉，環氧聚酯，具有超強防腐功能 | |
3.3可選規格
|
編號 |
可選配置 |
備注 |
|
1 |
防爆執行器（ExdⅡ BT4,ExdⅡ CT6） |
LDE系列 |
|
2 |
防水執行器（IP68,10M,250HR） |
LDE系列 |
|
3 |
電位計（1K-10K） |
LDE系列 |
|
4 |
比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V） |
LDE系列 |
|
5 |
現場控制單元（就地控制 開/停/關選擇開關，就地/遠程切換） |
LDE系列 |
|
6 |
行程120°，180°，270° |
LDE系列 |
|
7 |
直流電機（24V DC） |
LDE系列 |
|
8 |
附加扭矩開關（SPDT X 2 250V AC 10A） |
LDE-005/008/010除外 |
|
9 |
電流位置傳感器（輸出4-20mA DC） |
LDE系列 |
|
10 |
斷電后，電動閥自動開或關控制柜 |
LDE系列 |
|
11 |
耐高溫執行器（-10℃～+100℃） |
LDE系列 |
|
12 |
耐低溫執行器（-40℃～+70℃） |
LDE系列 |
|
13 |
低速執行器 |
LDE系列 |
