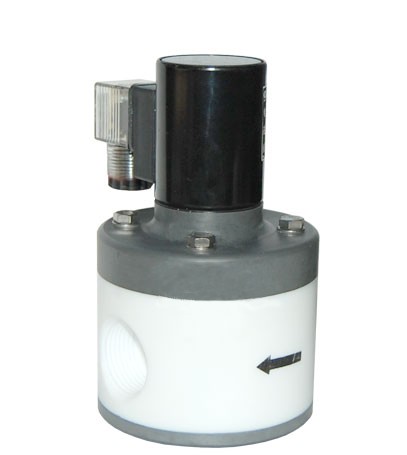

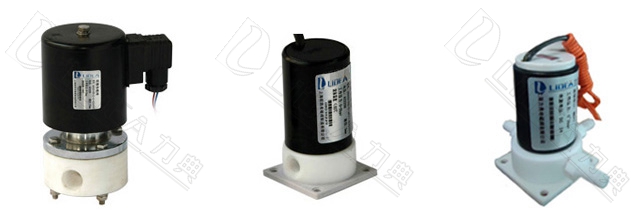

| LD69系列 PTFE耐腐蝕電磁閥 |
 |
| 產品特點 | 技術參數 | |||
| 適用于醫療機械、化工配料或灌裝系統、化學試劑廠、化學分析儀器、污水處理設備、科研儀器、環保設備、紡織印染等自動控制系統。該系列具有多種型式，您可以根據控制需要進行選擇。 | 介質溫度：0℃～60℃ | |||
| 工作壓力：0～2bar | ||||
| 運作方式：直動式 | ||||
| 工作型式：常閉型 | ||||
| 閥體材質：聚四氟乙烯（PTFE) | ||||
| 密封材質：聚四氟乙烯（PTFE)、氟橡膠（VITON） | ||||
| 功能選項 | ||||
| 代號 | 功能選項 | 功能說明 | 電器參數 | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 線圈參數：AC220V 110V 240V DC24V 12V | |
| E | 防爆型 | 防爆等級：ExdII BT4 | 鐵殼線圈：IP54 F級 | |
| 選 配 | 鐵殼線圈： | DN1～3mm AC ?VA DC 4W | ||
| 密封材質：氟橡膠VITON、聚四氟乙烯（PTFE) | DN10～25mm AC 50VA DC 33W | |||
|
| 規格參數表(螺紋連接) | ||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | 工作壓力 |
| LD6901 | M8*1 | 1.2 | 0.04 | 41 | 58 | 0～1 |
| LD6902 | M8*1 | 2 | 0.22 | 38 | 63 | 0～2 |
| LD6903 | M8*1 | 3 | 0.22 | 38 | 63 | 0～2 |
| LD6904 | M8*1 | 4 | 0.32 | 38 | 63 | 0～2 |
| LD6906 | G1/4 | 6 | 0.54 | 50 | 110 | 0～2 |
| LD6908 | G1/4 | 8 | 0.8 | 50 | 110 | 0～2 |
| LD6910 | G3/8 | 10 | 1.4 | 69 | 125 | 0～2 |
| LD6915 | G1/2 | 15 | 2.8 | 69 | 135 | 0～2 |
| LD6920 | G3/4 | 20 | 5.0 | 72 | 143 | 0～1 |
| LD6925 | 1 | 25 | 8.0 | 72 | 149 | 0～1 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
