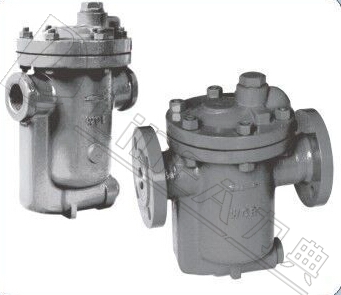

L883、L883F、L884F、L885、L885F系列 高壓倒置桶式疏水閥


L880-L885型、側面進出、附過濾網、外部尺寸圖
產品型號 口徑(DN) A B C L 最大壓力
L880 1/2、3/4 96 76 70 128 17
L881
1/2、3/4、1 96 76 100 128 28
L882 3/4、1、11/4 145 94 137 170 27
L883 1、11/4、11/2 180 120 193 202 31
L884 11/4、11/2、1 203 150 212 232 37
L885 11/2、2 220 148 248 250 25
L881F-L886F型、法蘭口、附過濾網、外部尺寸圖
產品型號 口徑(DN) A B C L 最大壓力
L881F
15、20、25 96 76 100 170 28
L882F 20、25、32 145 94 137 210 27
L883F 25、32、40 180 121 193 270 31
L884F 32、40、50 203 170 212 320 37
L885F 40、50 220 148 248 350 25
L886F 65、80 265 220 310 400 35

倒桶式蒸汽疏水閥連續排水能量表(KG/HR)選擇時必須考慮2-3倍安全系數
型號 L880
881
L881F
81
882
L882F
82
883
L883F
83
884
L884F
84
885
L885F
85
886
L886F
86
0.5 240 420 800 1520 2500 3960 7190
1 280 470 930 1750 2950 4500 8600
2 230 460 930 1800 3020 4500 8150
4 260 410 920 2000 3050 4400 8800
8 280 380 800 1560 2600 4600 8000
9 310 420 900 1750 2950 4900 8850
10 260 365 660 1550 2550 4500 8450
12 200 380 720 1730 2880 4850 9000
15 230 335 560 1500 2500 3000 8400
17 250 350 600 1550 2600 3200 8650
21   240 864 1200 2200 3400 7200
25   250 900 1300 2400 2900 7800

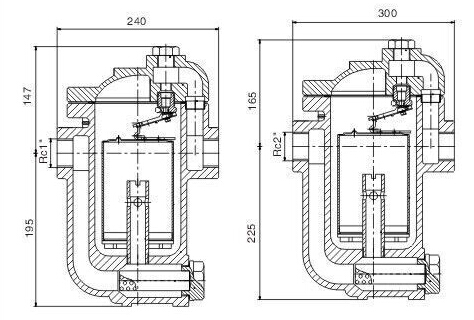

L883型、側面進出、附過濾網、外部尺寸圖
產品型號 口徑(DN) A B C L 最大壓力
L883 1/2-1 180 147 195 240 55
L883F 15-25 180 147 195 300 55
L885型、側面進出、附過濾網、外部尺寸圖
產品型號 口徑(DN) A B C L 最大壓力
L885 11/4-2 220 165 225 280 48
L885F 32-50 220 165 225 350 48

倒桶式蒸汽疏水閥連續排水能量表(KG/HR)選擇時必須考慮2-3倍安全系數
TRAP
NUMBER
△P KG/C㎡
0.5 1 2 4 9 8 10 12 15 17 21 25
L883
L883F
            1240 1384 1200 1240 960 1040
L885
L885F
            3600 3880 2400 2560 2720 2320

訂貨正確選型條件

用戶根據用汽設備的最大耗氣量乘選用倍率(2-3倍),為最大的凝結水量來選疏水閥的排水量。疏水閥的最高工作壓差,(即閥前工作壓力減去閥后背壓)有背壓要注明,疏水閥的最高工作溫度,疏水使用工況,連接方式,閥材料。

力典倒置桶式蒸汽疏水閥,是機械式蒸汽疏水閥,性能優異,適宜低中高壓力使用。內部采用不銹鋼零件,閥座則用熱處理鋼,結構堅固,耐磨耐蝕,使用壽命特長,不易損壞。節約蒸汽,提高熱機效率及抗背壓之特性尤適合冷凝水回收配置。在疏水閥部,可選擇裝置逆止閥,節省配管空間。

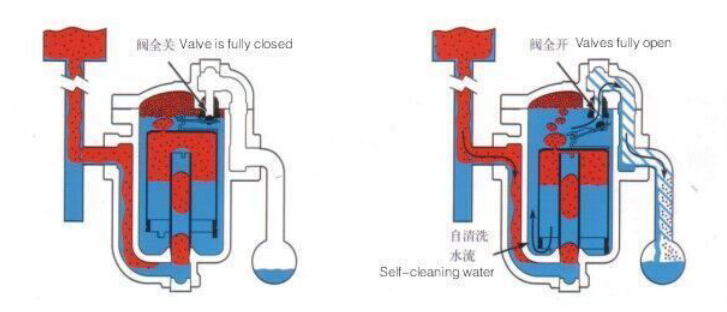

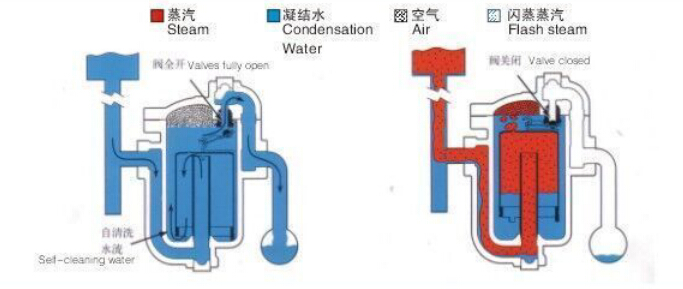

倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理,內部結構是由杠桿系統連接倒桶,克服蒸汽壓力開關倒桶式疏水閥內部是一個倒桶為液位敏感件,倒桶開口向下。裝置剛啟動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排除,裝置很快提升溫度。當蒸汽進入倒桶內,倒桶產生向上浮力,倒桶連接杠桿帶動閥芯關閉閥門。倒桶上開有一個孔,能自動排空氣,當一部分蒸汽從小孔排出,另一部分蒸汽產生凝結水,倒桶失去浮力向下沉,倒桶連接枝杠桿帶動閥芯開啟閥門。當蒸汽再進入倒桶內,閥門再關閉,循環工作,間斷排水。
