| LD55系列 衛生級卡箍快裝不銹鋼電磁閥 |
  |
| 應用范圍 | 技術參數 | |||
| 衛生級電磁閥廣泛應用于乳品、啤酒、食品、制藥、飲料及生物等工業領域 | 介質溫度：C2:-20℃～80℃ C3:-25℃～130℃ | |||
| 工作壓力：0～10bar | ||||
| 運作方式：分步直動式 | ||||
| 工作型式：常閉型 常開型 防爆型 | ||||
| 閥體材質：SS304、SS316 | ||||
| 密封材質：NBR、FKM、PTFE | ||||
| 功能選項 | 電氣參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈：IP65 F級 | |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率： | DN15-20mm AC 26VA,DC 18W |
| E | 防爆型 | 防爆等級：ExdII BT4 | DN25-50mm AC 28VA,DC 38W | |
|
| 規格參數表 | ||||||||

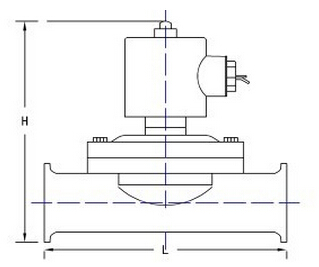

| 型號 | 通徑mm | Cv值 | L | H | W | 卡盤直徑 | 凈重 | 工作壓力 |
| LD5515 | 15 | 4.8 | 95 | 100 | 55 | 34 | 0.69 | 0～10 |
| LD5520 | 20 | 7.5 | 101 | 105 | 55 | 50.5 | 0.78 | 0～10 |
| LD5525 | 25 | 12 | 140 | 120 | 78 | 50.5 | 1.35 | 0～10 |
| LD5532 | 32 | 24 | 158 | 150 | 95 | 50.5 | 2.21 | 0～10 |
| LD5540 | 40 | 29 | 160 | 164 | 95 | 64 | 2.65 | 0～10 |
| LD5550 | 50 | 48 | 200 | 178 | 123 | 77.5 | 3.20 | 0～10 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
