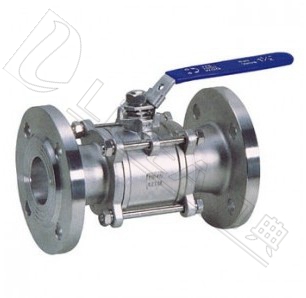

Q41F系列 三片式法蘭球閥

技術參數

公稱壓力  PN1.6,2.5 ,4.0,6.4MPa

閥體材質  WCB、CF8、CF8M、Ti、Ni

試壓能力  PT2.4,3.8,6.0,9.6MPa

適用介質

Q41F-(16-64)C 水、油品、氣

低壓密封試壓能力  0.6MPa

Q41F-(16-64)P 硝酸類

適用溫度  -40℃～180℃

Q41F-(16-64)R 醋酸類




零件結構材質表

序號

零件名稱

Q41F-(16-64)C

Q41F-(16-64)P

Q41F-(16-64)R

1

閥體

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

2

閥蓋

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

3

球體

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

4

閥桿

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

5

密封圈

聚四氟乙烯(PTFE)

6

填料

聚四氟乙烯(PTFE)




















主要外形連接尺寸(PN16)

型號

DN

d

W

H

L

D

K

D1

C

N-Φ

Q41F-15

15

15

125

75

130

95

65

45

14

4-14

Q41F-20

20

20

140

80

150

105

75

58

16

4-14

Q41F-25

25

25

140

85

160

115

85

68

16

4-14

Q41F-32

32

32

170

100

180

140

100

78

16

4-18

Q41F-40

40

38

200

110

200

150

110

88

16

4-18

Q41F-50

50

50

220

120

230

165

125

102

18

4-18

Q41F-65

65

65

280

130

250

185

145

122

18

8-18

Q41F-80

80

78

300

140

280

200

160

138

20

8-18

Q41F-100

100

100

340

160

320

220

180

158

20

8-22


主要外形連接尺寸(PN40)

型號

DN

d

W

H

L

D

K

D1

C

N-Φ

Q41F-15

15

15

125

75

130

95

65

45

16

4-14

Q41F-20

20

20

140

80

150

1054

75

58

18

4-14

Q41F-25

25

25

140

85

160

115

85

68

18

4-14

Q41F-32

32

32

170

100

180

140

100

78

18

4-18

Q41F-40

40

38

200

110

200

150

110

88

18

4-18

Q41F-50

50

50

220

120

230

165

125

102

20

4-18

Q41F-65

65

65

280

130

250

185

145

122

22

8-18

Q41F-80

80

78

300

140

280

200

160

138

24

8-18

Q41F-100

100

100

340

160

320

235

190

162

24

8-22

主要外形連接尺寸(PN64)

型號

DN

d

W

H

L

D

K

D1

C

N-Φ

Q41F-15

15

15

125

75

130

89

60.5

35

11

4-15

Q41F-20

20

20

140

80

150

98

70

43

12

4-15

Q41F-25

25

25

140

85

160

108

79.5

51

13

4-15

Q41F-32

32

32

170

100

180

117

89

64

13

4-15

Q41F-40

40

38

200

110

200

127

98.5

73

15

4-15

Q41F-50

50

50

220

120

230

152

120.5

92

16

4-19

Q41F-65

65

65

280

130

250

178

139.5

105

18

4-19

Q41F-80

80

78

300

140

280

190

152.5

127

20

4-19

Q41F-100

100

100

340

160

320

229

190.5

157

24

4-19
