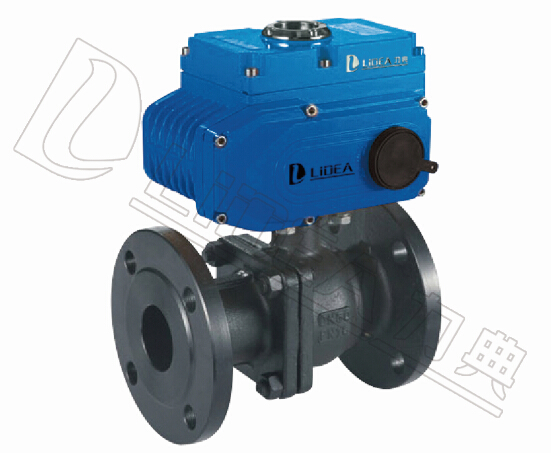

| LDBAA系列?電動法蘭球閥 |
|
| 閥體說明 | 技術參數 | |
| 公稱通徑? 15-500mm | 電壓電壓? AC220V、AC380V（其它特制 | |
| 公稱壓力? PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度? -30℃～+70℃ | |
| 連接方式? 法蘭連接 | 防護等級? IP67 | |
| 閥體材質? WCB SS304 SS316 SS316L | ? | |
| 碟板材質? WCB SS304 SS316 SS316L | 功能選項 | |
| 密封材料? PTFE PTL PPL FH 硬質合金 哈氏合金 | 防 爆 型??防爆等級：dIIBT5 | |
| 工作溫度 | C3：-30℃～150℃ | 信號反饋??X1機械無源信號，X2有源信號 |
| C5：-30℃～220℃ | 手動功能? 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| C6：-30℃～250℃ | 開關型?? 通電開到位，通電關到位。 | |
| C8：-40℃～400℃ | 調節型? ?調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| C9：-40℃～450℃ | 適用介質? 強酸、強堿、氣體或液體??? | |
| 標準規范 | 備注?? ?電動參數請另參考選配的電動執行器資料 | |
| 法蘭標準??GB9113.1 | ? | |
| 檢測與試驗?GB/T13927-1992 | 設計標準??GB/T12237-1989 | |
|

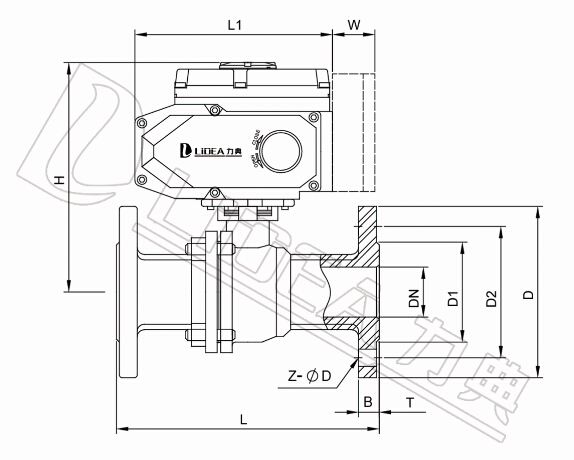

| GB閥體尺寸配LDE電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-電動頭 |
| LDBAA15 | 15 | 130 | 95 | 45 | 65 | 286 | 14 | 4-Ф14 | LDE-010 |
| LDBAA20 | 20 | 140 | 105 | 55 | 75 | 286 | 14 | 4-Ф14 | LDE-010 |
| LDBAA25 | 25 | 150 | 115 | 65 | 85 | 292 | 14 | 4-Ф14 | LDE-010 |
| LDBAA32 | 32 | 165 | 135 | 78 | 100 | 298 | 16 | 4-Ф18 | LDE-010 |
| LDBAA40 | 40 | 180 | 145 | 85 | 110 | 308 | 16 | 4-Ф18 | LDE-010 |
| LDBAA50 | 50 | 200 | 160 | 100 | 125 | 313 | 16 | 4-Ф18 | LDE-010 |
| LDBAA65 | 65 | 200 | 180 | 120 | 145 | 328 | 18 | 4-Ф18 | LDE-015 |
| LDBAA80 | 80 | 250 | 195 | 135 | 160 | 380 | 20 | 8-Ф18 | LDE-020 |
| LDBAA100 | 100 | 280 | 215 | 155 | 180 | 387 | 20 | 8-Ф18 | LDE-030 |
| LDBAA125 | 125 | 320 | 245 | 185 | 210 | 426 | 22 | 8-Ф18 | LDE-040 |
| LDBAA150 | 150 | 360 | 280 | 210 | 240 | 458 | 24 | 8-Ф23 | LDE-080 |
| LDBAA200 | 200 | 400 | 335 | 265 | 295 | 698 | 26 | 12-Ф23 | LDE-120 |
| LDBAA250 | 250 | 533 | 405 | 320 | 335 | 780 | 30 | 12-Ф25 | LDE-200 |
| ? | |||||||||
| GB閥體尺寸配LDX電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-電動頭 |
| LDBAA15 | 15 | 130 | 95 | 45 | 65 | 176 | 14 | 4-Ф14 | LDX-005 |
| LDBAA20 | 20 | 140 | 105 | 55 | 75 | 180 | 14 | 4-Ф14 | LDX-005 |
| LDBAA25 | 25 | 150 | 115 | 65 | 85 | 182 | 14 | 4-Ф14 | LDX-005 |
| LDBAA32 | 32 | 165 | 135 | 78 | 100 | 188 | 16 | 4-Ф18 | LDX-010 |
| LDBAA40 | 40 | 180 | 145 | 85 | 110 | 198 | 16 | 4-Ф18 | LDX-010 |
| LDBAA50 | 50 | 200 | 160 | 100 | 125 | 203 | 16 | 4-Ф18 | LDX-016 |
| LDBAA65 | 65 | 200 | 180 | 120 | 145 | 222 | 18 | 4-Ф18 | LDX-016 |
| LDBAA80 | 80 | 250 | 195 | 135 | 160 | 237 | 20 | 8-Ф18 | LDX-020 |
| LDBAA100 | 100 | 280 | 215 | 155 | 180 | 281 | 20 | 8-Ф18 | LDX-040 |
| LDBAA125 | 125 | 320 | 245 | 185 | 210 | 300 | 22 | 8-Ф18 | LDX-060 |
| LDBAA150 | 150 | 360 | 280 | 210 | 240 | 300 | 24 | 8-Ф23 | LDX-100 |
| LDBAA200 | 200 | 400 | 335 | 265 | 295 | 368 | 26 | 12-Ф23 | LDX-100 |
| LDBAA250 | 250 | 533 | 405 | 320 | 335 | 418 | 30 | 12-Ф25 | LDX-200 |
| ? |
| 應用領域 |
| ?本產品是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長,閥體通道和連接管徑相等并成一直徑，介 質幾乎可以毫無損失的流過，配合JL、JLQ等高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、 造紙 、電鉆、制冷等工作領域。 |
| ? |
| 產品特點 |
| 1、流體阻力小，球閥是所有閥類中流體阻力最小的一 種，即使是縮徑球閥，其流體阻力也相當小。 |
| 2、止推軸承減少閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。 |
| 3、閥座密封性能好，采用聚四氟乙烯等材料支撐的密封圈，結構易于密封，而且球閥的密封能力隨著介質的增大而增大。 |
| 4、閥座密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。 |
| 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，延長球閥的使用壽命。 |
| 個通道，使另外兩個通道，靈活控制管路是介質的合流或分流（如流向圖B）。 |
| 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 |
