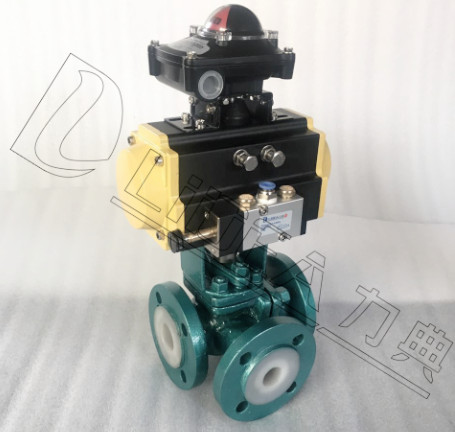

LDBADPF系列 氣動法蘭式三通襯氟球閥

技術參數 閥體參數
氣缸形式  雙作用、單作用 公稱壓力  PN16、PN25
環境溫度  -20℃～+80℃ 連接方式  法蘭式
氣源壓力  雙作用4～8bar,單作用5～8bar 閥體材質 鑄鋼襯氟、 SS304、SS316、SS316L
  球芯材質  SS304、SS316、SS316L
功能選項 密封材料  PTFE、PPL(特選：石墨、硬密封）
防 爆 型  防爆等級：dIIBT4 工作溫度   C3：-30℃～150℃
信號反饋  X1機械無源信號，X2有源信號   C6：-30℃～250℃
手動功能  氣動閥可選手輪、手動開閥、關閥功能
調 節 型  輸入4-20mA信號，實現球閥調節功能

標準規范 附件選項
設計依據  GB標準 ANSI標準 回 訊 器  也叫限位開關，遠程反饋開關信號
法蘭標準  GB/1221、ANSI/1221 電 磁 閥  雙作用選兩位五通，單作用選兩位三通
法蘭連接尺寸  GB/9113、JB/T79、ANSI B16.5 三 聯 件  可對氣源穩壓、過濾、氣缸加潤滑油
檢測與實驗  JB/T9092、ANSI B16.34 手輪機構  轉動手輪機構，可實現手動開、關閥
設計標準  GB/12237、ANSI B16.34 電器定位器  輸入4-20mA信號，實現球閥調節功能
結構長度  GB/T12221、GB/T12221 備 注    氣缸參數請另參考所選配的氣動執行器資料
氣動閥零部件
零件結構材質表
  材質
序號 零件名稱 C P R
1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 墊片 PTFE、石墨金屬復合墊
4 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥座 PTFE、尼龍（Nyfon）、對位聚苯(PPL)、硬質合金Hard Alloy
7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、柔性石墨
11 襯套 PTFE、復合軸承
12 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 連接套 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
18 氣動裝置 LDP系列、LDSK系列、AW系列
19 位置指示器 塑料
氣動閥結構
氣動閥
主要外形連接尺寸Q644(5)(N、P、H、Y)-PN16(1.6MPA)
型號 DN in L Lo L1 L2 ～H D D1 D2 C F n-Φd 執行器型號
LDBADPF15 15 1/2 150 72 141/159 71/83 204/235 95 65 46 14 2 4-Φ14 LD052P/LD063SK
LDBADPF20 20 3/4 160 80 159/211 83/95 240/252 105 75 56 16 2 4-Φ14 LD052P/LD063SK
LDBADPF25 25 1 180 90 211/248 95/107 257/265 115 85 65 16 2 4-Φ14 LD063P/LD083SK
LDBADPF32 32 1 1/4 200 100 211/248 95/107 277/312 140 100 76 18 3 4-Φ18 LD075P/LD092SK
LDBADPF40 40 1 1/2 220 110 248/269 107/123 292/317 150 110 84 18 3 4-Φ18 LD083P/LD105SK
LDBADPF50 50 2 240 120 248/345 107/152 325/347 165 125 99 20 3 4-Φ18 LD083P/LD105SK
LDBADPF65 65 2 1/2 260 130 315/409 141/172 357/389 185 145 118 20 3 4-Φ18 LD105P/LD125SK
LDBADPF80 80 3 280 140 345/409 152/172 368/400 200 160 132 20 3 8-Φ18 LD105P/LD140SK
LDBADPF100 100 4 320 160 409/550 172/215 410/498 220 180 156 22 3 8-Φ18 LD125P/LD160SK
LDBADPF125 125 5 380 190 438/600 187/240 470/538 250 210 184 22 3 8-Φ18 LD160P/LD190SK
LDBADPF150 150 6 440 220 550/633 215/262 556/591 285 240 211 24 3 8-Φ22 LD190P/LD210SK
LDBADPF200 200 8 550 260 600/730 210/330 648/687 340 295 266 24 3 12-Φ22 LD240P/LD270SK

主要外形連接尺寸Q644(5)F(N、P、H、Y)-PN25(2.5MPA)
型號 DN in L Lo L1 L2 ～H D D1 D2 C F n-Φd 執行器型號
LDBADPF15 15 1/2 150 72 159/211 83/95 235/247 95 65 46 14 2 4-Φ14 LD052P/LD063SK
LDBADPF20 20 3/4 160 80 211/248 95/107 252/260 105 75 56 16 2 4-Φ14 LD063P/LD083SK
LDBADPF25 25 1 180 90 248/269 107/123 265/289 115 85 65 16 2 4-Φ14 LD075P/LD092SK
LDBADPF32 32 1 1/4 200 100 248/315 107/141 287/312 140 100 76 18 3 4-Φ18 LD083P/LD105SK
LDBADPF40 40 1 1/2 220 110 269/409 123/152 317/339 150 110 84 18 3 4-Φ18 LD092P/LD105SK
LDBADPF50 50 2 240 120 345/345 123/152 325/347 165 125 99 20 3 4-Φ18 LD105P/LD125SK
LDBADPF65 65 2 1/2 260 130 269/345 141/172 357/389 185 145 118 22 3 4-Φ18 LD105P/LD140SK
LDBADPF80 80 3 280 140 315/438 152/187 400/425 200 160 132 24 3 8-Φ18 LD125P/LD160SK
LDBADPF100 100 4 320 160 409/550 172/215 443/531 235 190 156 24 3 4-Φ22 LD160P/LD190SK
LDBADPF125 125 5 380 190 438/600 187/240 548/583 270 220 184 26 3 8-Φ26 LD190P/LD210SK
LDBADPF150 150 6 440 220 550/633 215/262 628/665 300 250 211 28 3 8-Φ26 LD240P/LD270SK
LDBADPF200 200 8 550 260 600/730 240/330 695/744 360 310 274 30 3 12-Φ26 LD270P
備注：
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。
