適用范圍			技術參數
適用于天然氣，該產品屬于工業級手動復位開閥，交（直）流電脈沖驅動開關狀態，自保持的隔爆型防爆電磁閥，它是燃?xì)夤艿赖陌踩o急切斷裝置它是可以與燃?xì)庑孤﹫?bào)警器系統連接或消防及遠程自動手動緊急切斷氣源確保用氣安全，當發生燃?xì)庑孤﹫?bào)警器報警給電磁閥通電時，閥門會自動關閉，開閥需人工手動開啟滿足安全管理規范，符合燃?xì)馐鹿侍幚硪蟆?/span>			介質溫度：-40°-60°，使用環境溫度：-20°-60°
			工作壓力：PN16適用法蘭，最大工作壓力0.1MPA,6.4MPA
			運作方式：直動式先導式
			工作型式：常閉型、常開型
功能選項			閥體材質：鑄鋼
代號	功能選項	功能說明	密封材質：氟橡膠、四氟
B	常閉型	通電閥開，斷電閥關
	常開型	平常工作閥門開啟，線圈處于斷電	電氣參數
E	防爆型	防爆等級：ExdII CT5	線圈參數：AC220V 380V 110V 24V DC24V 12V
S	手動	只能手動開啟，手動復位	線圈參數：普通線圈IP54 ，防爆線圈IP65
F	法蘭	25-1000MM	額定功率	AC DN≤25mm 45VA,DN≥32mm,70VA
	螺紋	25-50MM		DC DN≤25mm 40W ,DN≥32mm,65W
	關閉時間	≤1秒	電器公差：±10%

規格參數表（螺紋連接） (法蘭連接)
型號	通徑mm	螺紋接口	L	H	L	H	n-Φd	工作壓力
型號	通徑mm	螺紋接口	L	H	L	H	n-Φd	常閉型	常開型
LD81W25	25	1	97	235	118	265	4-Φ14	16	2bar
LD81W32	32	11/4	117	245	145	290	4-Φ18	16	2bar
LD81W40	40	/2	128	255	155	300	4-Φ18	16	2bar
LD81W50	50	2	149	275	173	320	4-Φ18	16	2bar
LD81W65F	65				216	385	4-Φ18	16	2bar
LD81W80F	80				228	410	8-Φ18	16	2bar
LD81W100F	100				278	440	8-Φ18	16	2bar
LD81W125F	125				400	485	8-Φ18	16	2bar
LD81W150F	150				485	510	8-Φ18	16	2bar
LD81W200F	200				600	610	12Φ23	16	2bar
LD81W250F	250				650	700	12Φ25	16	2bar
LD81W300F	300				750	790	12Φ25	16	2bar
LD81W350F	350				850	900	16Φ25	16	2bar
LD81W400F	400				950	1000	16Φ30	16	2bar
LD81W450F	450				1100	1190	20Φ30	16	2bar
LD81W500F	500				1150	1400	20Φ34	16	2bar
LD81W600F	600				1400	1600	20Φ36	16	2bar

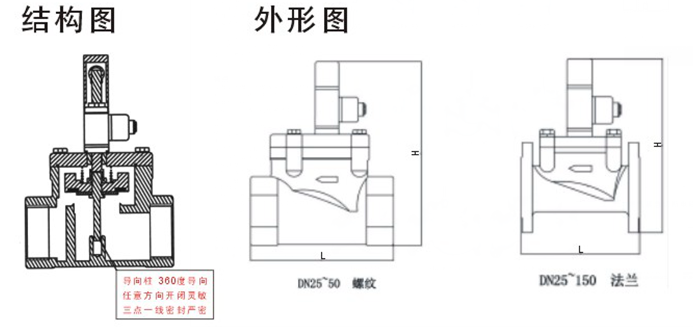

備注：所有表格中L-長度，H-高度，ΦD法蘭盤外徑，ΦK-孔距，N-ΦD螺栓孔數量與大小

常開型原理：在平常工作中閥門處于開啟狀態，線圈處于斷電狀態，不消耗電能，當泄漏事故發生時，報警器向線圈輸入電源，動鐵芯吸合，連桿是去支撐，在彈簧和活塞重力的作用下，快速關閉主閥口，切斷燃?xì)庠矗⑦M(jìn)入自鎖狀態，此時撤去電源，閥門仍處于關閉狀態，不會自動打開，當工作人員處理完事故，擰開防護罩，線圈無電后，需人工將桿拉起，管網恢復正常供氣。

特點：隔爆型防爆，防爆罩采用鋼鐵制造，可防外部沖擊力，防水抗環境溫度變化，關閥方式：通過給線圈通電來關閉閥門。

開閥方式：手動開啟，開閥需到現場人工操作，符合燃?xì)馐鹿侍幚硪蟆?

保持方式：雙穩態功能，無任何動力下保持常開及常閉狀態。

關閥速度：小于1秒。

結構:閥內介質與外部完全隔離，安全可靠。

密封性能：三點一線（導向銷，手動桿，活塞）密封嚴密。

動密封：雙級密封，動密封環具有磨損自動補償功能，壽命延長，專利技術。

燃?xì)饩o急切斷閥安裝保養

1、由于緊急切斷閥的活塞靠重力和彈簧復位，故安裝時介質流向水平，拉桿垂直在上端，嚴禁倒置或傾斜！

2、建議在緊急切斷閥前端加裝手動閘閥，以便檢修緊急切斷閥。

3、在安裝緊急切斷閥上面加裝防雨棚，防止被水淋濕。

4、建議每半年動作一次，隨時保持緊急切斷閥良好的工作狀態。
